ICOM IC-7300.

ICOM IC-7300

(Mise à jour du 9 Juillet 2021)




Sommaire:

1) Les différentes notices d'utilisation, d'installation et de maintenance, et la shématèque.

2) Vérifiez votre firmware, et mettez le à jour si nécessaire.

3) Installez le driver USB.

4) Configurez le 7300 pour FLdigi. Par WA7EWC.

5) Configurez le 7300 pour les modes numériques. Par WA7EWC.

6) Configurez le 7300 avec Ham Radio de Luxe.

7) Configurez le 7300 pour HRD, FLdigi où WSJT-x. Traduit par F1NQP.

8) Modifiez les paramètres de l'afficheur par F5NZY.

9) Présentation vidéo de l'IC-7300, par notre ami Pascal VA2PV.

10) Configurez le 7300 pour la CW avec HRD et N1MM, par F4CVQ Vincenzo.

11) Configurez le 7300 pour des essais WSPR, par F5NZY Stéphane (source N7XGR).

12) Fichier 3 D pour empiler un IC-9700 sur un IC-7300. (redirection vers article IC-9700)

13) Configurez le 7300 en CW avec CWSkimmer. (merci à Tom VA2FSQ)

14) Autre article sur mon site qui pourrait vous intéresser pour l'IC-7300; Démarrez sur un même PC, 2 instances de JTDX ou plus, et configurez LOG4OM Version 2 en automatique.

15) Imprimez des oreilles de Mickey pour votre poste. wink


Les notices d'utilisation:

flag-gb.gif Notice d'utilisation en Anglais. Fonctions avancées (Juin 2019). pdf.png

fr_flag.png Notice d'utilisation en Français. Fonctions basiques (Juin 2019). pdf.png

Guide d'installation des DRIVER USB:

flag-gb.gif Guide d'installation des driver. (en Anglais) pdf.png

Guide comment changer le firmware de votre 7300:

fr_flag.png Changez votre firmware. pdf.png

Information sur les fonctions, suite au firmware V1.30:

flag-gb.gif Suite au firmware v1.30. pdf.png

La notice de maintenance:

flag-gb.gif Notice de maintenance en Anglais. pdf.png

Les schémas de l'IC-7300:

flag-gb.gif Schématèque de l'IC-7300 (v2 - 2016). pdf.png

La notice du CT-17:

flag-gb.gif Notice de l'interface de communication CT-17 (en Anglais).  pdf.png

Le manuel du CI-V:

flag-gb.gif Notice d'utilisation du CI-V. Commun à plusieurs TRX (en Anglais). pdf.png

Test et présentation de l'IC-7300:

fr_flag.png Test et présentation de l'IC-7300 par F4DPO. pdf.png

Modification Mars / Cap (document officiel ICOM America):

flag-gb.gif Modification Mars/CaP (en Anglais). pdf.png

Trucs et astuces pour la configuration du port USB de l'IC-7300:

flag-gb.gif Comment configurer le port USB de l'IC-7300 (en Anglais). pdf.png

Maitrisez le logiciel RS-BA1:

flag-gb.gif 4 PDF à lire (en Anglais).

Guide Rapide: pdf.png

Contrôle par PC distant:pdf.png

Contrôle par PC distant 2:pdf.png

Guide d'installation et d'instructions basiques:pdf.png


*** Vérifiez la version du Firmware, et mettez le à jour si nécessaire:

Pour vérifier la version du firmware, depuis le menu, afficher la version par ce jeu de Menu:

[SET] / [OTHERS] / [INFORMATION] / [VERSION]

La version apparait sur l'afficheur en haut (exemple Main CPU: 1.20 pour une version de firmware 1.20.)

La dernière version est la 1.41, et elle date du 9 Juillet 2021.

Sur le 7300, la version du firmware apparait à chaque allumage du TRX tout en bas à droite sous le logo.

Téléchargez et installez la dernière version de firmware sur le site ICOM Japon: web.gif

Avant de mettre à jour votre firmware, consultez le guide en français. pdf.png


*** Installez les drivers USB qui vont permettre à votre IC-7300 d'être reconnu sous windows:

Tout d'abord, avant toute chose, prenez connaissance du guide d'installation du driver au format PDF: pdf.png

Si les drivers sont correctement installés, vérifiez dans Panneau de WINDOWS config/Système/Gestionnaire de périphériques/Ports, vous devez avoir 1 nouveau port Com appelé "Silicon Labs". Chez moi en COM16.


*** Configurez votre IC-7300 pour le logiciel FLdigi:

Visitez le site de WA7EWC en cliquant dans l'image ci dessous:


*** Configurez votre IC-7300 pour les modes numériques:

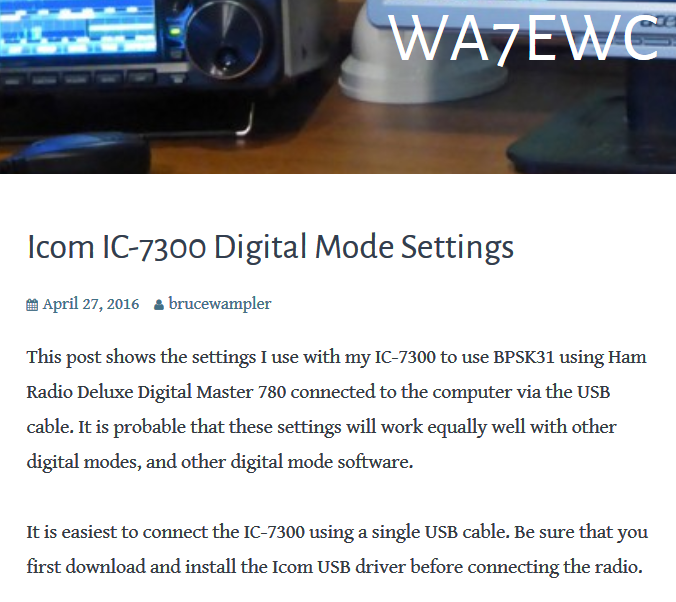

Toujours sur le site de WA7EWC en cliquant dans l'image ci dessous:


*** Configurez votre IC-7300 pour le logiciel Ham Radio de Luxe V5.2 (gratuit):

Essais positifs en mode numérique PSK et RTTY, grâce à DM780 intégré à HRD 5.2, l'IC-7300 étant relié directement au PC par un câble USB.

Sur le site de l'auteur la version 6 de HRD est payante. La version 5.24.38 est gratuite.

Vous la trouverez dans la rubrique "Téléchargements" de mon site.  download2.png

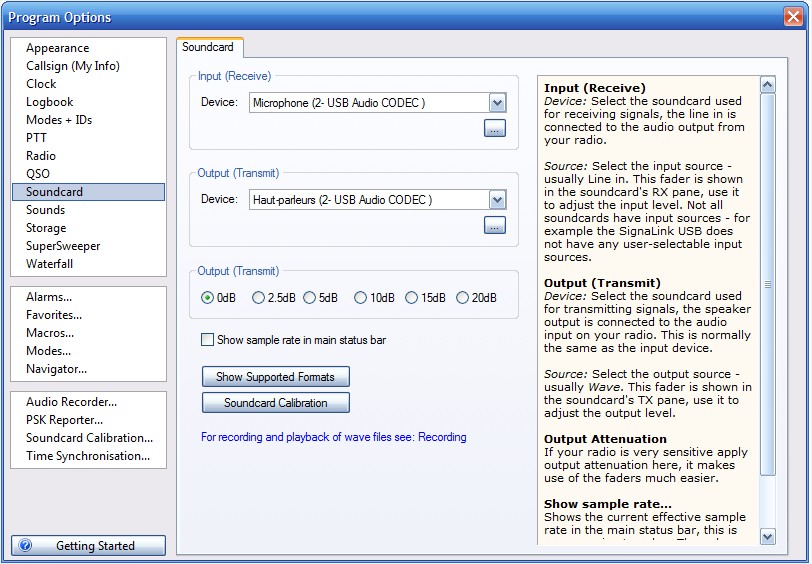

Assurez vous que dans HRD les paramètres de la carte son soient bien déclarés. Comme ceci:

Program Options.jpg

N'oubliez pas non plus de mettre le poste en mode DATA [USB-D]. Reportez vous au Manuel d'Utilisation.

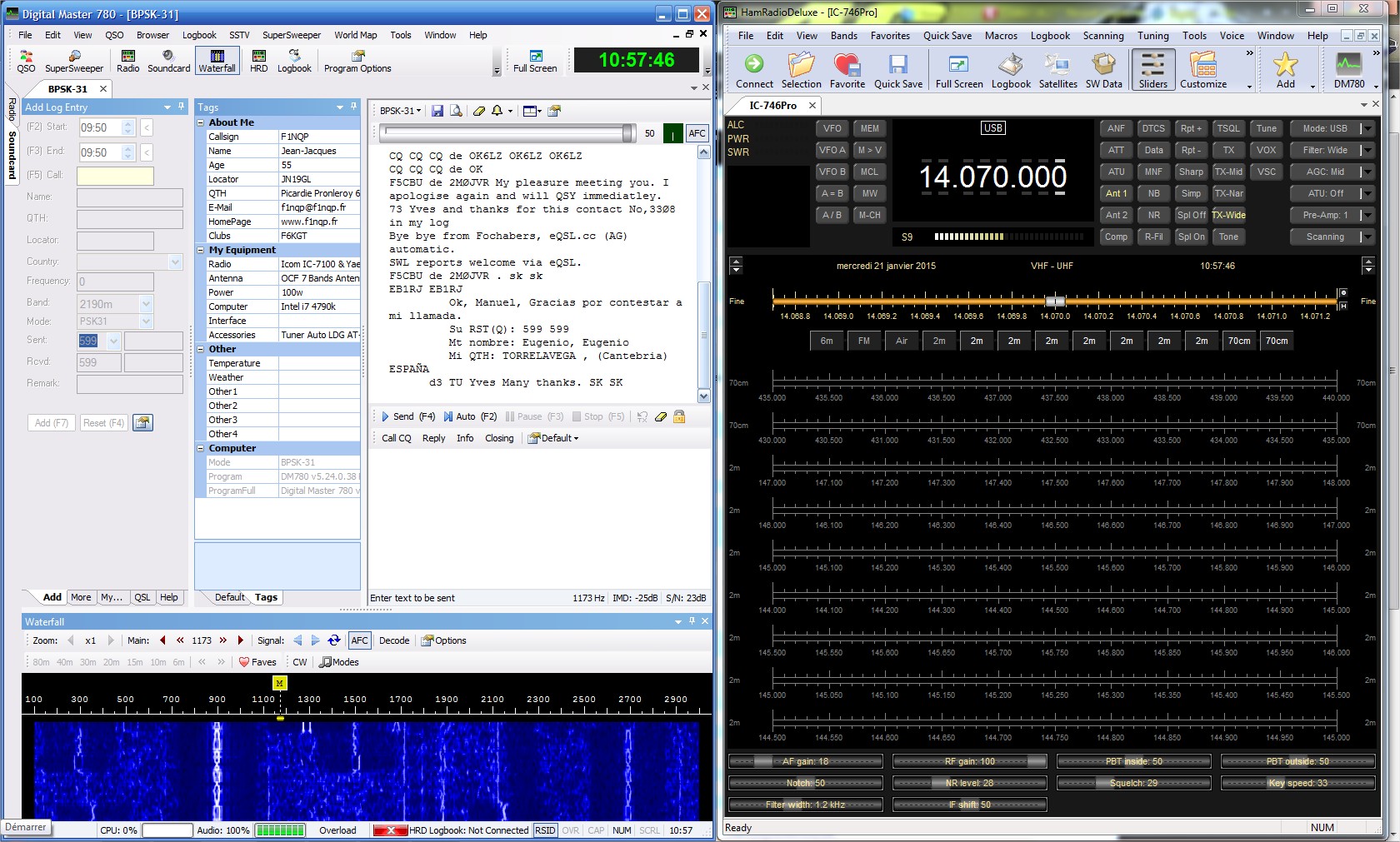

Une fois l'IC-7300 et HRD bien configuré, vous devez obtenir ceci:


*** Configurez votre IC-7300 pour les logiciels HRD, FlDigi où Wsjt-x:

Ceci est la traduction de l'article de WA7EWC, que vous trouverez en lien ci-dessus.


Il est en théorie valable pour la plupart des logiciels de décodage, et certainement d'autres TRX ... je pense au 7100, ou au futur 7610 qui arrive bientôt.
Si vous rencontrez des coquilles, n'hésitez pas à me les signaler.

Le tuto étant de WA7EWC, je n'ai pas modifié ses textes, mais juste traduits. Alain F1TZE du 60 qui possède également un 7300, aurait d'autres niveaux. Il faut donc régler les paramètres comme dans les photos ci-dessous, mais j'insiste les niveaux semblent changer d'un 7300 à un autre. En suivant à la lettre ce tuto, vous êtes obligés d'obtenir un réglage parfait, qui vous assurera des QSO au top. Les niveaux sur les photos ci-après correspondent aux réglages sur le 7300 de F1NQP.


Ce post montre les paramètres que j'utilise avec mon IC-7300 pour les modes numériques via la connexion USB du 7300 à un ordinateur Windows.
(par exemple, BPSK31 en utilisant le Digital Master 780 de Ham Radio Deluxe, fldig où WSJT-X)
Ces réglages semblent également bien fonctionner avec la plupart des modes numériques et les logiciels en mode numérique.

Il est plus facile de connecter l'IC-7300 à l'aide d'un seul câble USB. Assurez-vous d'abord de télécharger et d'installer le pilote USB Icom (voir au début de cet article) avant de connecter votre 7300 à l'ordinateur Windows pour la toute première fois. Sinon Windows va auto-installer son propre pilote qui ne fonctionne pas avec l'interface USB Icom.

Différenciez bien USB (Universal Serial Bus), et USB (Upper Side Band).

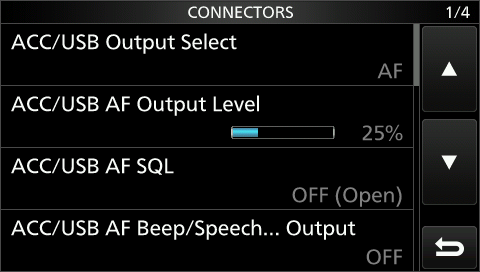

Paramètres des connecteurs:

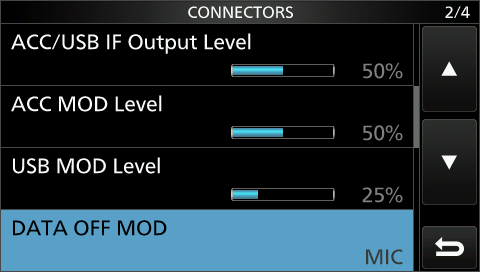

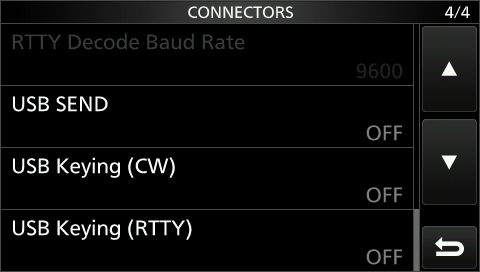

Ouvrez le menu Paramètres -> Connecteurs. Il y a 4 paramètres importants.

  • Niveau de sortie AF USB - 75%. Cela affecte le niveau audio entendu par votre ordinateur.
  • Niveau MOD USB - 25%. Réglez-le pour que vous obteniez zéro lecture de compteur ALC lors de la transmission. Cela devrait vous assurer d'avoir un signal de sortie propre.
  • DATA OFF MOD - Mic. Utilisez le microphone en mode USB / LSB normal.
  •  DATA MOD - USB. Utilisez le connecteur USB pour obtenir votre audio depuis votre ordinateur en mode de données (USB-D).

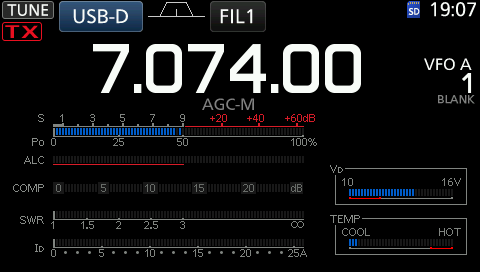

Utiliser le mode USB-D:

Maintenant, lorsque vous utilisez un mode numérique, vous devez utiliser le mode USB-D.
(Cliquez sur l'étiquette Mode en haut à gauche, sélectionnez USB et sélectionnez DATA.)
Le mode USB-D est nécessaire pour que l'option DATA MOD fonctionne comme prévu.
Il vous permet également de définir un filtre personnalisé pour BPSK31.

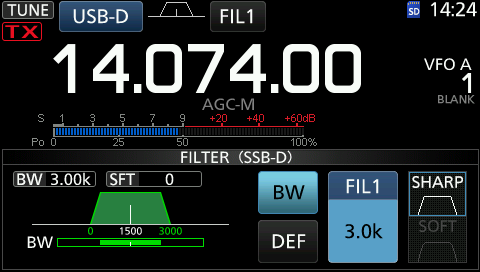

Réglez le filtre au plus large:

Vous pouvez régler les filtres (1-3) pour chaque mode (USB, USB-D, AM, etc.).
La valeur par défaut pour les modes de données est très étroite, et cela ne fonctionne pas bien pour BPSK31.
Changez le filtre USB-D 1 en appuyant longuement sur le bouton FIL1 de l'écran et réglez le BW sur 3,0K ou plus
Alternativement, si vous utilisez RTTY ou d'autres modes plus étroits, vous pouvez utiliser FIL2 ou FIL3 à la place pour BPSK31.



Autres paramètres importants:

  • Pas de compression - ceci devrait être automatiquement désactivé quand vous êtes en mode USB-D. Vous pouvez vérifier sur l'écran FUNCTION - COMP devrait être désactivé.
  • No Notch Filter - appuyez sur le bouton NOTCH jusqu'à ce qu'il soit éteint
  • NB (noise blanker) et NR (réduction du bruit) les deux OFF.

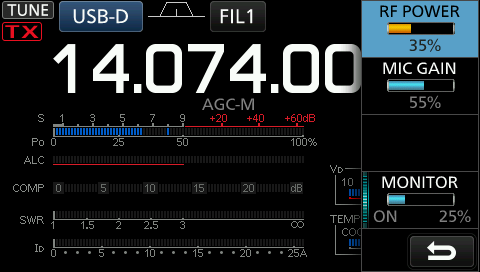

Réduisez votre puissance d'émission:

N'oubliez pas de réduire votre puissance de sortie RF en mode numérique. La puissance de sortie effective est déterminée par une combinaison de votre modulation de sortie et de la puissance de sortie RF. D'autres utilisateurs d'IC-7300 semblent trouver une puissance de sortie d'environ 50% pour une sortie d'environ 30 watts.

Lorsque vous utilisez WSJT-X, il existe un moyen un peu plus raffiné de contrôler votre sortie RF à l'aide du curseur Power de ce logiciel. Cette méthode est décrite ci-dessous.



Enregistrez vos paramètres:

Vraisemblablement, vous utiliserez votre 7300 pour d'autres modes de fonctionnement. Les paramètres décrits pour les modes numériques ne sont pas optimaux pour SSB ou CW. Heureusement, vous pouvez enregistrer tous vos paramètres dans un fichier nommé sur la carte SD. Il devient alors simple de charger vos paramètres pour différents modes.

Pour sauvegarder, utilisez Menu -> Set -> SD Card -> Save Setting -> << New File >>. N'utilisez pas le nom par défaut - créez un nom explicatif pour votre fichier de paramètres - Modes numériques, USB, etc.

Pour restaurer, utilisez Menu -> Set SD Card -> Load Setting. Ensuite, choisissez le fichier de paramètres pour le mode approprié.


Une méthode plus raffinée de contrôle de la puissance et des ALC:

Les paramètres que je donne ci-dessus semblent générer un signal propre selon mes rapports reçus. Cependant, ces paramètres sont un peu "le siège du pantalon", et la puissance de sortie dépend de la modification des paramètres de puissance. J'ai trouvé une méthode beaucoup plus détaillée et précise pour régler les niveaux ALC et de puissance à ce poste. C'est beaucoup plus détaillé, mais peut donner de meilleurs résultats.


Autre exemple de paramètres par notre ami N7XGR:

(PS de F1NQP: je les mets en vrac pour info. Pour ma part en lisant les conseils de WA7EWC ci-dessus, et ceux de N7XGR ci-dessous, j'ai réussi à faire une config qui fonctionne. à vous de jouer maintenant.)


Allez d'abord à Set> Connectors> USB ou ACC Mod Level, réglez-le à 10%.

(PS de F1NQP: comme vous pouvez voir sur mes captures d'écran, chez moi c'est à 50%. Sinon j'avais pas de puissance.)

Réglez la puissance TX à 100%.

Exécutez le programme JT.

Sur le côté droit, déplacez le curseur Pwr sur MAX.

Positionnez les fenêtres JT pour l'étape suivante, cliquez avec le bouton droit de la souris sur l'icône du haut-parleur dans la barre d'état système et sélectionnez Périphériques de lecture.

Déplacez cette fenêtre afin qu'elle ne chevauche pas la fenêtre JT.

Double-cliquez sur CODEC audio USB pour ses propriétés.

Déplacez cette fenêtre sans chevauchement avec la fenêtre JT.

Cliquez sur l'onglet Améliorations, désactivez toutes les améliorations.

Cliquez sur l'onglet Niveaux, réglez le curseur sur 50%.

Dans le programme JT, déplacez le curseur TX / RX sur 1200 Hz.

Sur le 7300, touchez et maintenez le compteur pour afficher tous les indicateurs.

Lors de la transmission dans une charge fictive, cliquez sur le bouton de réglage dans le champ Programme JT, déplacez le curseur sur l'onglet Niveaux de sorte que vous avez environ 100 watts, si ce n'est pas possible, augmentez le niveau de modulation USB ou ACC à 20%.

Réajustez le curseur Niveaux pour environ 100 watts, la prochaine étape est importante.

Tout en continuant à observer le compteur ALC, abaissez le curseur Levels jusqu'à ce que la dernière barre d'ALC s'éteigne.

Sur le programme JT, abaissez le curseur Pwr jusqu'à ce que vous voyiez moins de 25 watts.

En fait, je cours moins de 15 watts, la clé de JT est que vous n'avez pas besoin haute puissance, rien de plus que 25 watts gaspille de l'énergie.

À ce stade, vous avez calibré l'ALC / Power out pour un bon signal propre, vous ajustez la puissance par le lecteur audio non en ajustant le réglage de puissance sur le 7300.

Si vous utilisez un autre programme qui n'a pas de curseur Pwr, Vous pouvez augmenter la puissance en déplaçant le curseur Levels pour ce CODEC pour votre puissance désirée mais n'oubliez pas de revenir ce curseur revient au pourcentage que vous avez calibré pour les modes JT.

J'ajuste le curseur Pwr en fonction du type d'efficacité de l'antenne Si vous avez un type de gain, abaissez la puissance dans l'antenne ou si un type d'efficacité inférieure augmente alors la puissance dans l'antenne de sorte que vous avez environ 15 watts puissance radiée effective.

Si vous utilisez une interface (Signallink ou autre), faites une rotation le niveau Xmit à MAX si disponible.

Ces étapes sont pour les modes JT mais peuvent être utilisées pour PSK31 et d'autres.

Le principal inconvénient de l'utilisation de la connexion USB droite est de ne pas avoir moyen facile de contrôler le lecteur audio si vous utilisez un programme qui n'a pas un curseur Pwr comme le programme JT a.

Il n'y a que deux points où le contrôle est faite, le curseur sur l'onglet niveaux et l'entrée mod USB dans le menu.

Je peux atteindre 75-80 watts avec zéro ALC sur mon 7100.

*** Paramétrage de l'afficheur par Stéphane F5NZY (merci à toi):

J'ai modifié les réglages d'usine Spectrum Scope de l'IC-7300:


J'ai reçu beaucoup de demandes de réglages d'affichage.

Les voilà. Ils sont là:




La vidéo:

*** Présentation vidéo de l'IC-7300 par Pascal VA2PV:

*** Faites de la CW avec HRD, et le carnet de log N1MM, par F4CVQ:

Cliquez dans l'image ci-dessous pour lire le tuto.


*** Faites des essais WSPR, par Stéphane F5NZY:

Voici comment expérimenter le mode WSPR sur votre IC-7300.

Remerciements à Stéphane F5NZY (Source N7XGR).

Onglet Radio, Rig, Icom IC-7300, Poll Interval 1s
Port série, celui que vous avez
Débit en bauds, 19200
Bits de données, huit
Stop Bits, One
HandShake, Aucune
Force Control Lines, Aucune sélectionnée
Méthode PTT, CAT
Mode, Données/Pkt (Important)
Split Operation, Aucun

Dans l'onglet Audio, sélectionnez pour l'entrée et la sortie, "USB Audio CODEC Audio".

Vous devez être en mode USB-D.

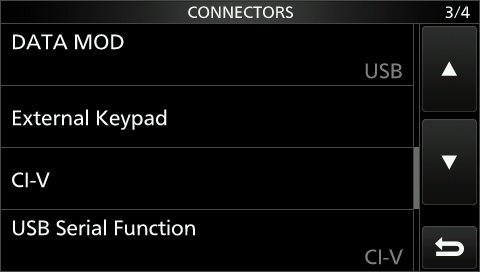

Voici les principaux paramètres du menu Connecteurs.
ACC/USB Output Select, AF
Niveau AF ACC/USB, 30%.
Niveau MOD ACC, 50%.
Niveau de MOD USB, 20%.
DONNÉES OFF MOD, MICRO, ACC
DATA MOD, USB
Dans le sous-menu CIV...
Vitesse de transmission CIV, 19200
Adresse CIV, 94 (par défaut pour 7300)
CIV Transceive, OFF
CI-V USB Echo Back, ON

Réglage audio TX:
Allez d'abord dans Set>Connectors>USB Mod Level, réglez cette valeur sur 20%.
Réglez la sortie d'alimentation TX sur 100%.
Exécutez le programme WSJT-X.
Sur le côté droit, déplacez le curseur Pwr sur MAX.
Positionner les fenêtres JT pour l'étape suivante, cliquer avec le bouton droit de la souris sur le bouton dans la barre d'état système et sélectionnez Périphériques de lecture.
Déplacez cette fenêtre pour qu'elle ne chevauche pas la fenêtre JT.
Double-cliquez sur USB Audio CODEC pour connaître ses propriétés.
Déplacez cette fenêtre pour éviter tout chevauchement avec la fenêtre JT.
Cliquez sur l'onglet Améliorations, désactivez toutes les améliorations.
Cliquez sur l'onglet Niveaux, réglez le curseur sur 50%.
Dans le programme JT, déplacer le curseur TX/RX sur 1200 Hz.
Sur le 7300, maintenez le lecteur enfoncé pour avoir tous les compteurs en vue.
Pendant la transmission dans une charge fictive, cliquez sur le bouton TUNE dans la fenêtre JT, déplacez le curseur sur l'onglet Niveaux de sorte que vous obteniez 100 watts, si ce n'est pas possible, déverrouiller à l'aide de la touche TUNE.
Retournez au niveau du MOD USB et augmentez ce niveau à 30%.
Appuyez à nouveau sur le compteur 7300 et maintenez-le enfoncé pour afficher tous les compteurs.
Cliquez à nouveau sur le bouton TUNE pour vérifier la présence de 100 watts.
Réajustez le curseur des niveaux pour 100 watts, l'étape suivante est importante.
Tout en continuant à transmettre, observez l'indicateur ALC, baissez le curseur de niveau.
jusqu'à ce que la dernière barre ALC s'éteigne (lecture ALC zéro)
Dans le programme JT, abaissez le curseur Pwr jusqu'à la puissance de sortie désirée.
Pour ajuster facilement ce curseur, cliquez avec le bouton gauche de la souris sur le bouton puis utilisez la molette de la souris.
pour augmenter ou diminuer le curseur jusqu'à la puissance de sortie désirée.  Le curseur sur l'onglet Niveaux peut être fait de la même manière.
A ce stade, vous avez calibré l'ALC/Power out pour un bon fonctionnement.
signal propre, vous réglez la mise hors tension par le lecteur audio et non pas en réglant le réglage de la mise hors tension du 7300.
Le curseur Niveaux du 7300 CODEC (TX Audio) ne doit pas être touché.
à moins que vous ne voyiez l'action de l'ALC, c'est le point final de l'étalonnage audio du TX.
Les réglages audio TX sont le curseur Pwr de WSJT-X, le curseur Pwr de WSJT-X.
sur l'onglet Haut-parleurs (sortie) et le niveau MOD USB du 7300.
Le bouton TUNE de WSJT-X est utilisé pour le réglage de l'alimentation/audio du TX.
Encore une fois, le dernier point de réglage est le curseur de l'onglet Niveaux.
pour le CODEC des haut-parleurs (TX Audio) et l'ajustement final est d'abaisser le curseur pour qu'il n'y ait pas de lecture ALC.
Je peux atteindre environ 90 watts avec Zero ALC sur mon 7300.
Je n'utilise jamais la prise Mic pour les modes numériques, je n'utilise que la connexion ACC ou USB.
Le chemin audio passe par des circuits inutiles supplémentaires via la prise Mic.

Du côté audio de réception, lorsque vous êtes dans les réglages CODEC pour le 7300
cliquez sur l'onglet Enregistrement puis double-cliquez sur le CODEC du 7300.
Cliquez sur l'onglet Avancé, dans le menu déroulant sélectionnez 2 canaux 16 bits 48000 Hz.
Cliquez maintenant sur l'onglet Niveaux, déplacez le curseur vers la gauche pour obtenir une lecture aussi proche que possible de
0 db autant que possible, laisser là est réglé.
Regardez le bargraphe audio RX (WSJT-X) et dans le 7300 réglez le niveau de mise au point automatique ACC/USB.
jusqu'à ce que vous ayez une lecture d'environ 30 db, faites ce réglage sur une bande.
sans activité, vous pourriez avoir besoin de baisser ce réglage, le mien est à 4%.
Vous aurez peut-être besoin de revisiter l'onglet WSJT-X Audio pour vous assurer que les menus déroulants
indiquent toujours le CODEC du 7300.

Voici les résultats des tests WSPR effectués par F5NZY, avec 5w et antennes dipôles + hexbeam.






*** Configurez votre 7300 avec CWSkimmer, par Tom VA2FSQ:

CWSkimmer utilise la sortie IF sur les 7300 !

Salut,
L'IC-7300 peut émettre des signaux audio ou IF via le codec USB intégré. Il peut fournir une bande passante de 12 kHz en mode IF si vous réglez votre radio sur FM.  C'est le seul mode qui n'intègre pas de filtre passe-bande qui règle la sortie FI sur la bande passante de fréquence audio du mode utilisé.
Bien entendu, vous ne pouvez pas émettre en CW en FM. Mais vous pouvez le faire si vous réglez votre VFO B pour utiliser la CW et que vous activez ensuite le split !  Vous pouvez donc décoder la CW avec le CW Skimmer et transmettre.

Il y a quelques étapes à suivre pour cela :
1) réglez votre radio sur la sortie IF au lieu de AF.  Menu, Set, Connectors, (Page 1 de 4) ACC/USB Output Select :  Réglez ceci pour IF
2) Mettez votre radio en mode FM.
3) Sélectionnez "split".
4) Sélectionnez VFO B et réglez le mode sur CW
5) Sélectionnez VFO A et sélectionnez FM.

Maintenant dans les paramètres de CWSkimmer :
Onglet Radio :
1) Sélectionnez SoftRock IF
2) régler la FI audio sur moins 12000 (-12000)
3) Régler la fréquence d'échantillonnage à 192 kHz.

Onglet Audio :
1) Pilote de la carte son MME
2) Dispositif Signal IO - le codec de microphone pour le 7300
3) Dispositif d'entrée/sortie audio, vos haut-parleurs
4) Les chaînes : Gauche/Droite = I/Q
5) Déplacement.... 0 échantillons.

Profitez-en !
Tom icom.va2fsq.com

Le message original sur la liste IC-7300 se trouve ici:

https://groups.io/g/ic-7300/topic/71090793

PS de F1NQP: ne m'interrogez pas sur cette possibilité car je ne l'ai pas testé. Expérimentez de votre côté, et dites-nous si ça fonctionne.

Téléchargez le logiciel CWSkimmer en cliquant sur l'image ci-dessous:



*** 015 - Vous possédez une imprimante 3D, alors imprimez des oreilles de Mickey pour votre 7300/9700.

Oreille de Mickey, ou sorte de capuche qui va englober le haut parleur, et qui va permettre de gagner en puissance auditive.

Cliquez dans l'image ci-dessous afin de récupérer le fichier STL:



Bon trafic en modes numériques et 73 de F1NQP.

Retour au Sommaire.


Date de création : 21/12/2017 00:00
Dernière modification : 09/07/2021 15:26
Catégorie : - Technique Radio.
Page lue 4571 fois
