Sommaire:

1) Les différentes notices d'utilisation, d'installation et de maintenance.

2) Vérifiez votre firmware.

3) Installez le driver USB, et changez le firmware si nécessaire.

4) Configurez le 7300 pour FLdigi. Par WA7EWC.

5) Configurez le 7300 pour les modes numériques. Par WA7EWC.

6) Configurez le 7300 avec Ham Radio de Luxe.

7) Configurez le 7300 pour HRD, FLdigi où WSJT-x. Traduit par F1NQP.


Les notices d'utilisation:

flag-gb.gif Notice d'utilisation en Anglais. Fonctions avancées. pdf.png

fr_flag.png Notice d'utilisation en Français. Fonctions basiques. pdf.png

Guide d'installation des DRIVER USB:

flag-gb.gif Guide d'installation des driver. (en Anglais) pdf.png

La notice de maintenance:

flag-gb.gif Notice de maintenance en Anglais. pdf.png

Les schémas de l'IC-7300:

flag-gb.gif Schématèque de l'IC-7300. pdf.png

La notice du CT-17:

flag-gb.gif Notice de l'interface de communication CT-17 (en Anglais).  pdf.png

Le manuel du CI-V:

flag-gb.gif Notice d'utilisation du CI-V. Commun à plusieurs TRX (en Anglais). pdf.png

Test et présentation de l'IC-7300:

fr_flag.png Test et présentation de l'IC-7300 par F4DPO. pdf.png

Modification Mars / Cap (document officiel ICOM America):

flag-gb.gif Modification Mars/CaP (en Anglais). pdf.png

Trucs et astuces pour la configuration du port USB de l'IC-7300:

flag-gb.gif Comment configurer le port USB de l'IC-7300 (en Anglais). pdf.png

Maitrisez le logiciel RS-BA1:

flag-gb.gif 4 PDF à lire (en Anglais).

Guide Rapide: pdf.png

Contrôle par PC distant:pdf.png

Contrôle par PC distant 2:pdf.png

Guide d'installation et d'instructions basiques:pdf.png


*** Vérifiez la version du Firmware:

Pour vérifier la version du firmware, depuis le menu, afficher la version par ce jeu de Menu:

[SET] / [OTHERS] / [INFORMATION] / [VERSION]

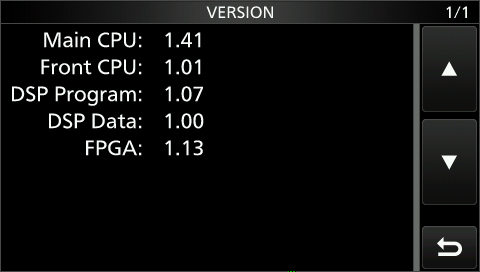

La version apparait sur l'afficheur en haut (exemple Main CPU: 1.20 pour une version de firmware 1.20. la dernière version date du 30/11/2017).

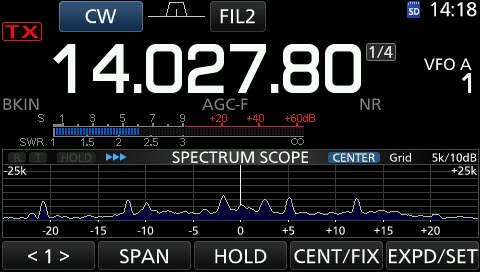

Sur le 7300, la version du firmware apparait à chaque allumage du TRX tout en bas à droite sous le logo.

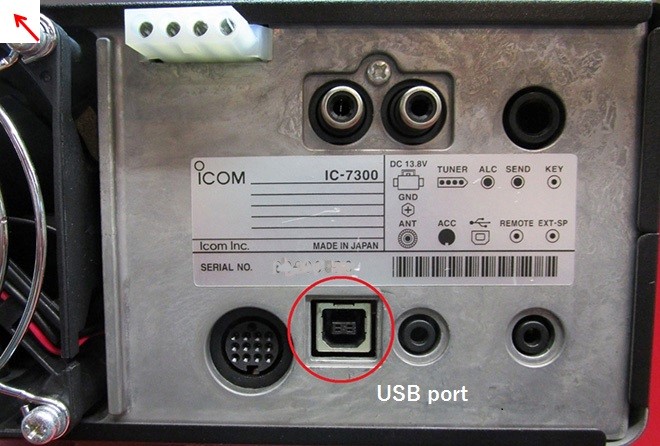

*** Installez les drivers USB qui vont permettre à votre IC-7300 d'être reconnu sous windows, puis changez le firmware si nécessaire:

Tout d'abord, avant toute chose, prenez connaissance du guide d'installation du driver au format PDF: pdf.png

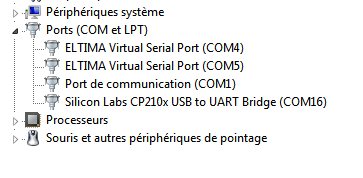

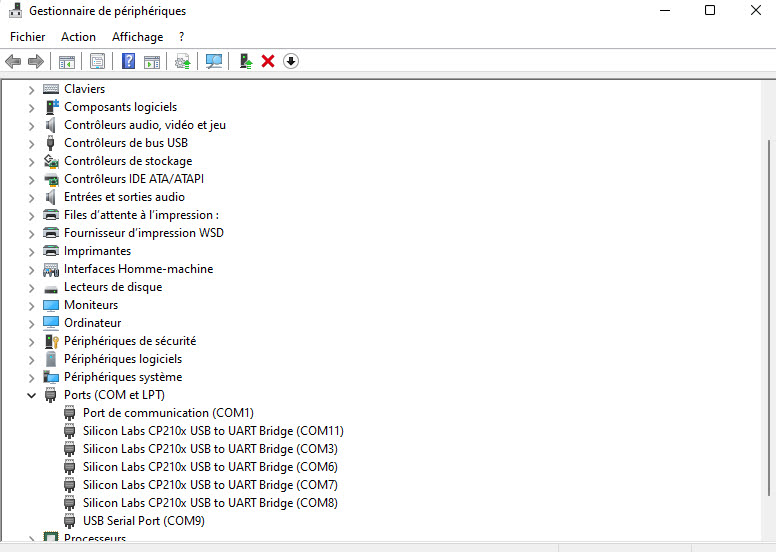

Si les drivers sont correctement installés, vérifiez dans Panneau de WINDOWS config/Système/Gestionnaire de périphériques/Ports, vous devez avoir 1 nouveau port Com appelé "Silicon Labs". Chez moi en COM16.


Téléchargez et installez la dernière version de firmware sur le site ICOM Japon: web.gif

*** Configurez votre IC-7300 pour le logiciel FLdigi:

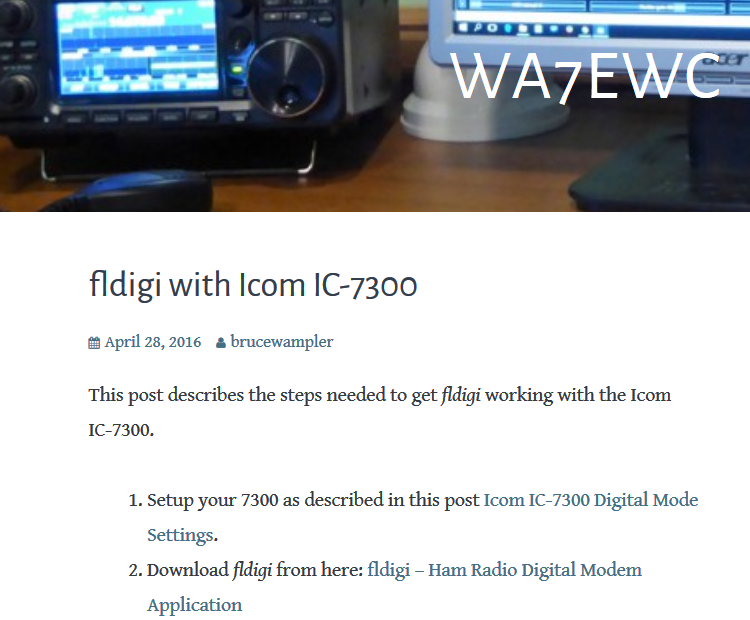

Visitez le site de WA7EWC en cliquant dans l'image ci dessous:


*** Configurez votre IC-7300 pour les modes numériques:

Toujours sur le site de WA7EWC en cliquant dans l'image ci dessous:


*** Configurez votre IC-7300 pour le logiciel Ham Radio de Luxe V5.2 (gratuit):

Essais positifs en mode numérique PSK et RTTY, grâce à DM780 intégré à HRD 5.2, l'IC-7300 étant relié directement au PC par un câble USB.

Sur le site de l'auteur la version 6 de HRD est payante. La version 5.24.38 est gratuite.

Vous la trouverez dans la rubrique "Téléchargements" de mon site.  download2.png

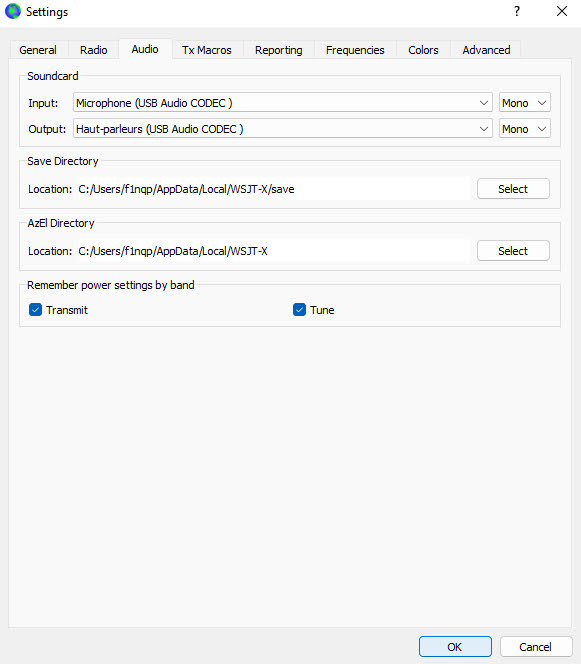

Assurez vous que dans HRD les paramètres de la carte son soient bien déclarés. Comme ceci:

Program Options.jpg

N'oubliez pas non plus de mettre le poste en mode DATA [USB-D]. Reportez vous au Manuel d'Utilisation.

Une fois l'IC-7300 et HRD bien configuré, vous devez obtenir ceci:


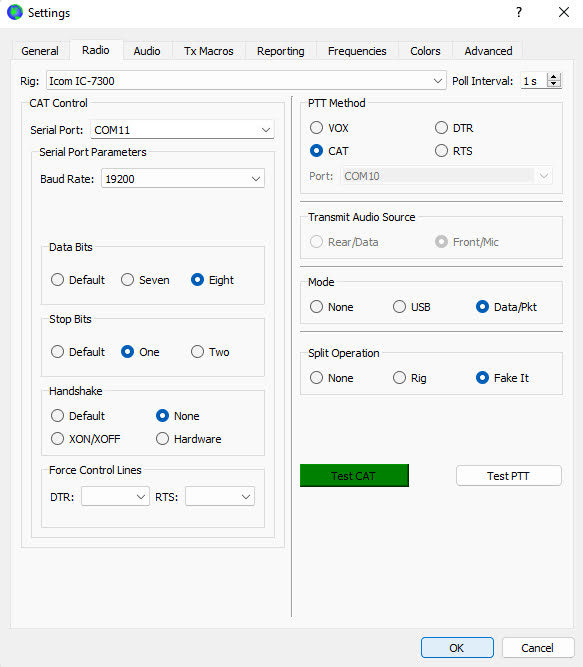

*** Configurez votre IC-7300 pour les logiciels HRD, FlDigi où Wsjt-x:

Ceci est la traduction de l'article de WA7EWC, que vous trouverez en lien ci-dessus.


Il est en théorie valable pour la plupart des logiciels de décodage, et certainement d'autres TRX ... je pense au 7100, ou au futur 7610 qui arrive bientôt.
Si vous rencontrez des coquilles, n'hésitez pas à me les signaler.

Le tuto étant de WA7EWC, je n'ai pas modifié ses textes, mais juste traduits. Alain F1TZE du 60 qui possède également un 7300, aurait d'autres niveaux. Il faut donc régler les paramètres comme dans les photos ci-dessous, mais j'insiste les niveaux semblent changer d'un 7300 à un autre. En suivant à la lettre ce tuto, vous êtes obligés d'obtenir un réglage parfait, qui vous assurera des QSO au top. Les niveaux sur les photos ci-après correspondent aux réglages sur le 7300 de F1NQP.


Ce post montre les paramètres que j'utilise avec mon IC-7300 pour les modes numériques via la connexion USB du 7300 à un ordinateur Windows.
(par exemple, BPSK31 en utilisant le Digital Master 780 de Ham Radio Deluxe, fldig où WSJT-X)
Ces réglages semblent également bien fonctionner avec la plupart des modes numériques et les logiciels en mode numérique.

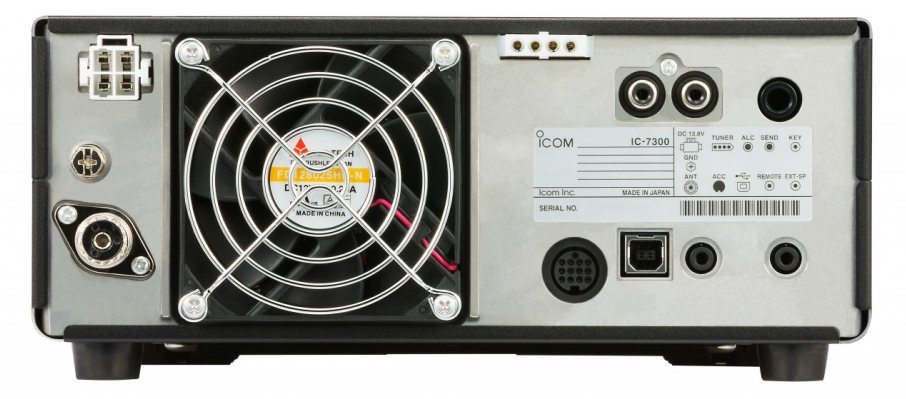

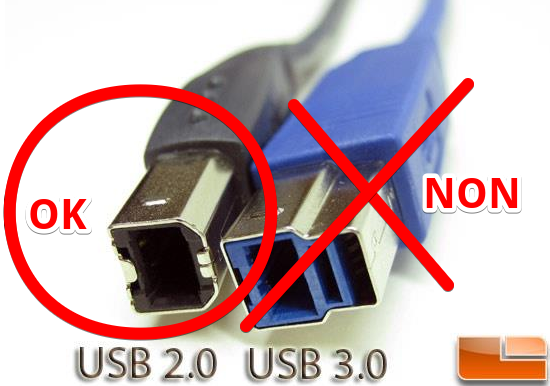

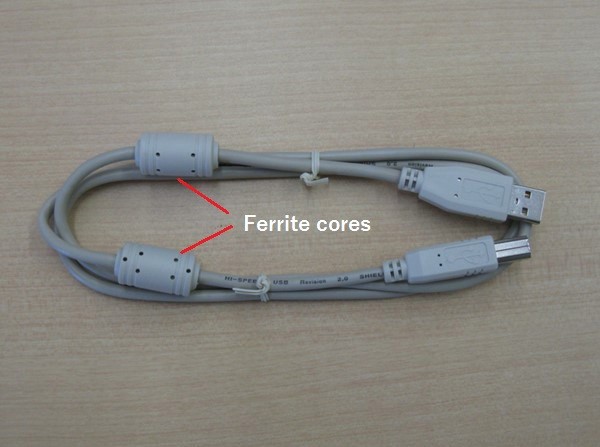

Il est plus facile de connecter l'IC-7300 à l'aide d'un seul câble USB. Assurez-vous d'abord de télécharger et d'installer le pilote USB Icom (voir au début de cet article) avant de connecter votre 7300 à l'ordinateur Windows pour la toute première fois. Sinon Windows va auto-installer son propre pilote qui ne fonctionne pas avec l'interface USB Icom.

Différenciez bien USB (Universal Serial Bus), et USB (Upper Side Band).


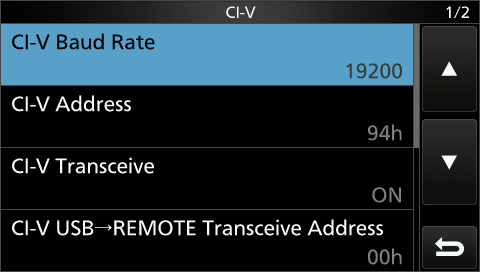

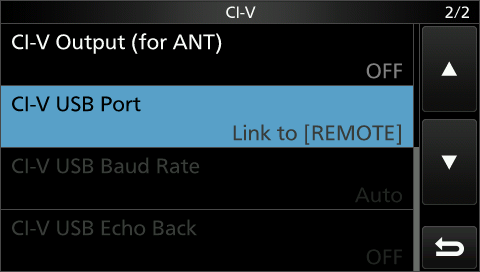

Paramètres des connecteurs:

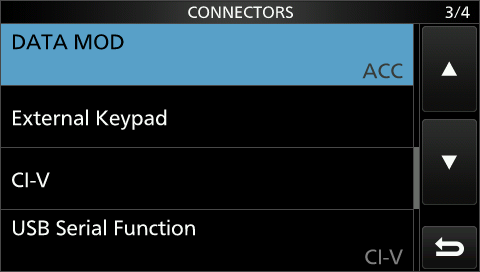

Ouvrez le menu Paramètres -> Connecteurs. Il y a 4 paramètres importants.

  • Niveau de sortie AF USB - 75%. Cela affecte le niveau audio entendu par votre ordinateur.
  • Niveau MOD USB - 25%. Réglez-le pour que vous obteniez zéro lecture de compteur ALC lors de la transmission. Cela devrait vous assurer d'avoir un signal de sortie propre.
  • DATA OFF MOD - Mic. Utilisez le microphone en mode USB / LSB normal.

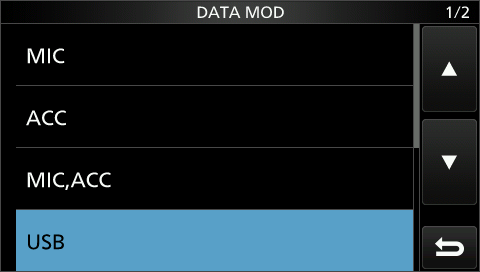

  •  DATA MOD - USB. Utilisez le connecteur USB pour obtenir votre audio depuis votre ordinateur en mode de données (USB-D).





Utiliser le mode USB-D:

Maintenant, lorsque vous utilisez un mode numérique, vous devez utiliser le mode USB-D.

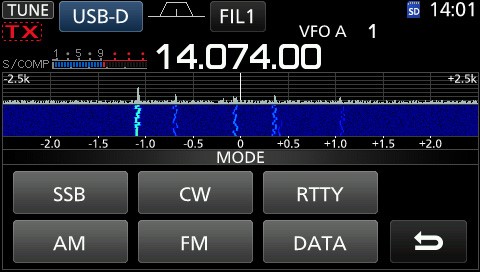

(Cliquez sur l'étiquette Mode en haut à gauche, sélectionnez USB et sélectionnez DATA.)
Le mode USB-D est nécessaire pour que l'option DATA MOD fonctionne comme prévu.
Il vous permet également de définir un filtre personnalisé pour BPSK31.


Réglez le filtre au plus large:

Vous pouvez régler les filtres (1-3) pour chaque mode (USB, USB-D, AM, etc.).
La valeur par défaut pour les modes de données est très étroite, et cela ne fonctionne pas bien pour BPSK31.

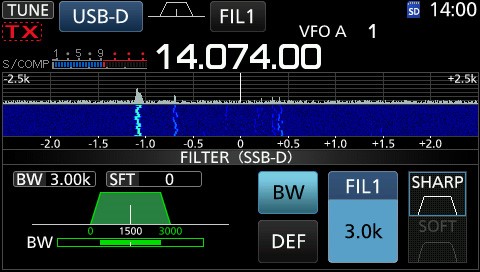

Changez le filtre USB-D 1 en appuyant longuement sur le bouton FIL1 de l'écran et réglez le BW sur 3,0K ou plus
Alternativement, si vous utilisez RTTY ou d'autres modes plus étroits, vous pouvez utiliser FIL2 ou FIL3 à la place pour BPSK31.



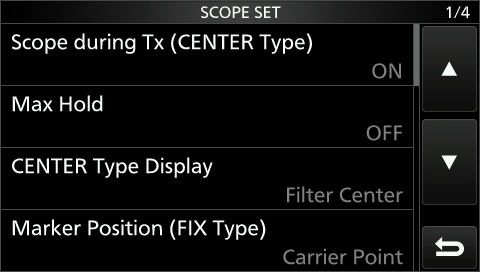

Autres paramètres importants:

  • Pas de compression - ceci devrait être automatiquement désactivé quand vous êtes en mode USB-D. Vous pouvez vérifier sur l'écran FUNCTION - COMP devrait être désactivé.
  • No Notch Filter - appuyez sur le bouton NOTCH jusqu'à ce qu'il soit éteint
  • NB (noise blanker) et NR (réduction du bruit) les deux OFF.


Réduisez votre puissance d'émission:

N'oubliez pas de réduire votre puissance de sortie RF en mode numérique. La puissance de sortie effective est déterminée par une combinaison de votre modulation de sortie et de la puissance de sortie RF. D'autres utilisateurs d'IC-7300 semblent trouver une puissance de sortie d'environ 50% pour une sortie d'environ 30 watts.

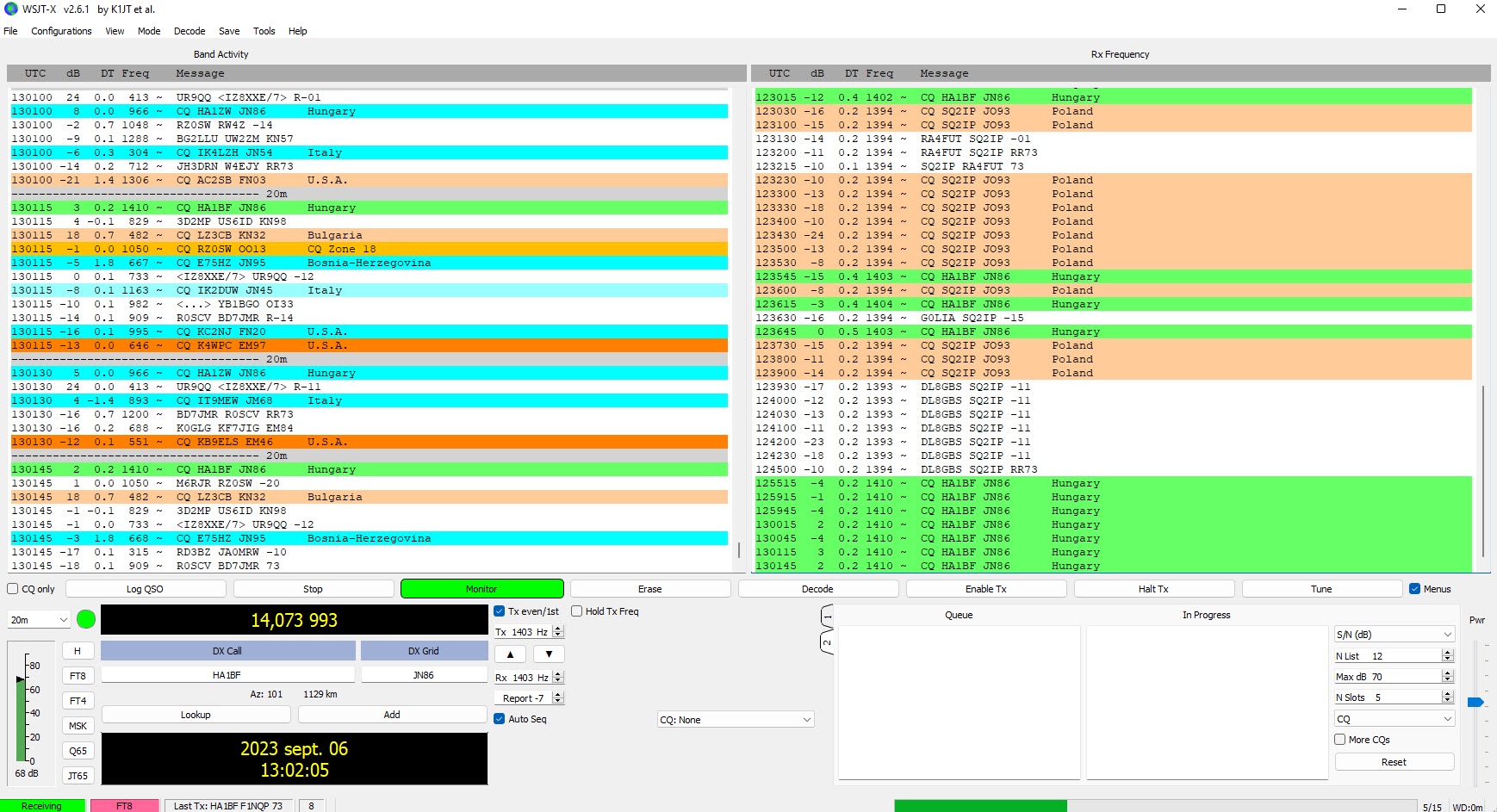

Lorsque vous utilisez WSJT-X, il existe un moyen un peu plus raffiné de contrôler votre sortie RF à l'aide du curseur Power de ce logiciel. Cette méthode est décrite ci-dessous.



Enregistrez vos paramètres:

Vraisemblablement, vous utiliserez votre 7300 pour d'autres modes de fonctionnement. Les paramètres décrits pour les modes numériques ne sont pas optimaux pour SSB ou CW. Heureusement, vous pouvez enregistrer tous vos paramètres dans un fichier nommé sur la carte SD. Il devient alors simple de charger vos paramètres pour différents modes.

Pour sauvegarder, utilisez Menu -> Set -> SD Card -> Save Setting -> << New File >>. N'utilisez pas le nom par défaut - créez un nom explicatif pour votre fichier de paramètres - Modes numériques, USB, etc.

Pour restaurer, utilisez Menu -> Set SD Card -> Load Setting. Ensuite, choisissez le fichier de paramètres pour le mode approprié.


Une méthode plus raffinée de contrôle de la puissance et des ALC:

Les paramètres que je donne ci-dessus semblent générer un signal propre selon mes rapports reçus. Cependant, ces paramètres sont un peu "le siège du pantalon", et la puissance de sortie dépend de la modification des paramètres de puissance. J'ai trouvé une méthode beaucoup plus détaillée et précise pour régler les niveaux ALC et de puissance à ce poste. C'est beaucoup plus détaillé, mais peut donner de meilleurs résultats.


Autre exemple de paramètres par notre ami N7XGR:

(PS de F1NQP: je les mets en vrac pour info. Pour ma part en lisant les conseils de WA7EWC ci-dessus, et ceux de N7XGR ci-dessous, j'ai réussi à faire une config qui fonctionne. à vous de jouer maintenant.)


Allez d'abord à Set> Connectors> USB ou ACC Mod Level, réglez-le à 10%.

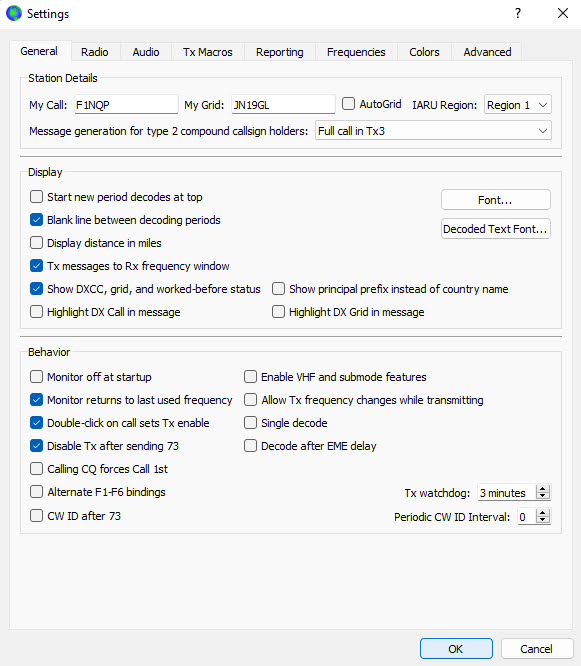

(PS de F1NQP: comme vous pouvez voir sur mes captures d'écran, chez moi c'est à 50%. Sinon j'avais pas de puissance.)

Réglez la puissance TX à 100%.

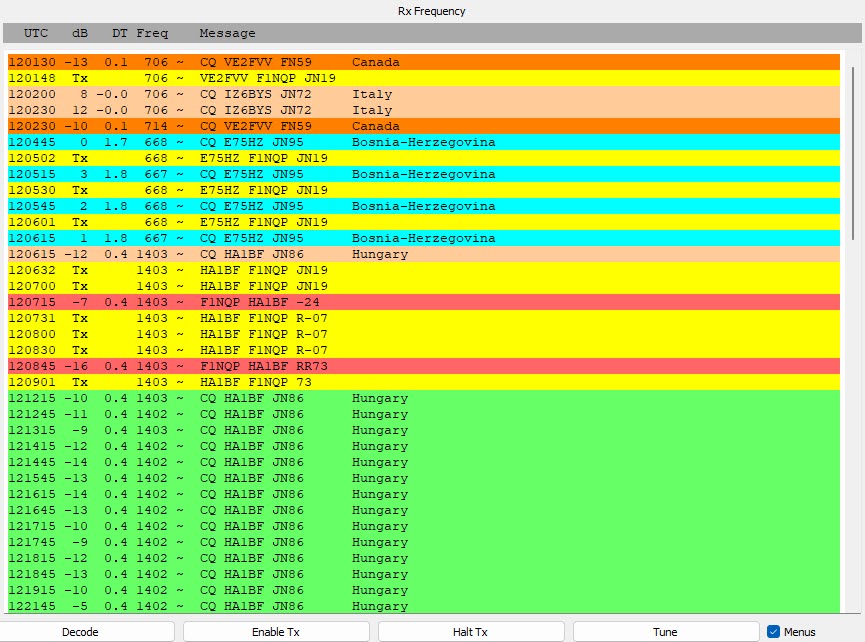

Exécutez le programme JT.

Sur le côté droit, déplacez le curseur Pwr sur MAX.

Positionnez les fenêtres JT pour l'étape suivante, cliquez avec le bouton droit de la souris sur l'icône du haut-parleur dans la barre d'état système et sélectionnez Périphériques de lecture.

Déplacez cette fenêtre afin qu'elle ne chevauche pas la fenêtre JT.

Double-cliquez sur CODEC audio USB pour ses propriétés.

Déplacez cette fenêtre sans chevauchement avec la fenêtre JT.

Cliquez sur l'onglet Améliorations, désactivez toutes les améliorations.

Cliquez sur l'onglet Niveaux, réglez le curseur sur 50%.

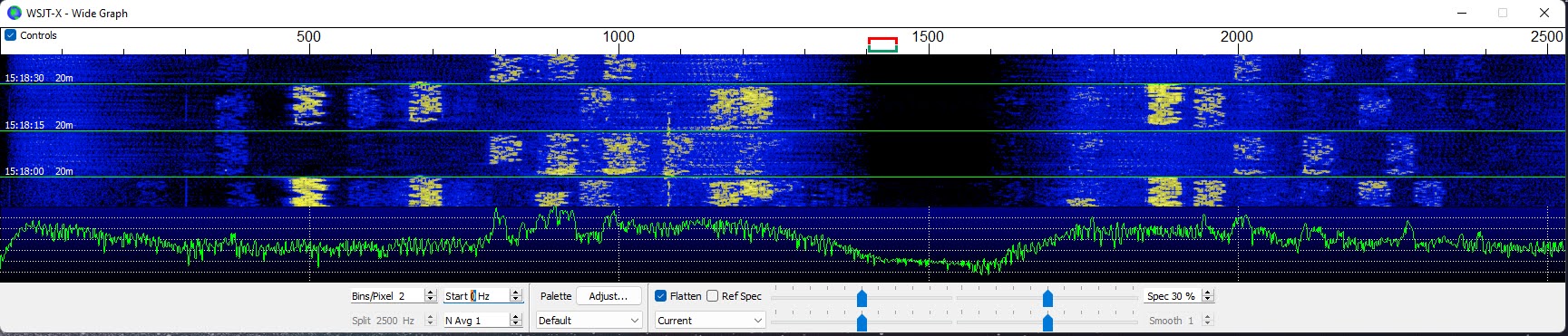

Dans le programme JT, déplacez le curseur TX / RX sur 1200 Hz.

Sur le 7300, touchez et maintenez le compteur pour afficher tous les indicateurs.

Lors de la transmission dans une charge fictive, cliquez sur le bouton de réglage dans le champ Programme JT, déplacez le curseur sur l'onglet Niveaux de sorte que vous avez environ 100 watts, si ce n'est pas possible, augmentez le niveau de modulation USB ou ACC à 20%.

Réajustez le curseur Niveaux pour environ 100 watts, la prochaine étape est importante.

Tout en continuant à observer le compteur ALC, abaissez le curseur Levels jusqu'à ce que la dernière barre d'ALC s'éteigne.

Sur le programme JT, abaissez le curseur Pwr jusqu'à ce que vous voyiez moins de 25 watts.

En fait, je cours moins de 15 watts, la clé de JT est que vous n'avez pas besoin haute puissance, rien de plus que 25 watts gaspille de l'énergie.

À ce stade, vous avez calibré l'ALC / Power out pour un bon signal propre, vous ajustez la puissance par le lecteur audio non en ajustant le réglage de puissance sur le 7300.

Si vous utilisez un autre programme qui n'a pas de curseur Pwr, Vous pouvez augmenter la puissance en déplaçant le curseur Levels pour ce CODEC pour votre puissance désirée mais n'oubliez pas de revenir ce curseur revient au pourcentage que vous avez calibré pour les modes JT.

J'ajuste le curseur Pwr en fonction du type d'efficacité de l'antenne Si vous avez un type de gain, abaissez la puissance dans l'antenne ou si un type d'efficacité inférieure augmente alors la puissance dans l'antenne de sorte que vous avez environ 15 watts puissance radiée effective.

Si vous utilisez une interface (Signallink ou autre), faites une rotation le niveau Xmit à MAX si disponible.

Ces étapes sont pour les modes JT mais peuvent être utilisées pour PSK31 et d'autres.

Le principal inconvénient de l'utilisation de la connexion USB droite est de ne pas avoir moyen facile de contrôler le lecteur audio si vous utilisez un programme qui n'a pas un curseur Pwr comme le programme JT a.

Il n'y a que deux points où le contrôle est faite, le curseur sur l'onglet niveaux et l'entrée mod USB dans le menu.

Je peux atteindre 75-80 watts avec zéro ALC sur mon 7100.

Bon trafic en modes numériques et 73 de F1NQP.
