Contrôleur de fréquence USB d'après Z33T.
Contrôleur de Fréquence USB
pour récepteur SDR.
Aussitôt reçue, aussitôt installée. Je parle de la souris Genius DX-110 que j'ai reçu par la poste ce matin.
Un peu moins d'une heure après, et en me servant de l'article de Z33T, le contrôleur de fréquence pour mon récepteur SDR RSP2 fonctionne sans problème. (et je pense qu'il fonctionne sur d'autres récepteurs SDR, et certainement aussi avec d'autres modèles de souris USB).
J'avais un boitier qui trainait au fond d'un tiroir, je m'en suis servi. Cout de revient environ une dizaine d'euros. Moins de 6€ pour la souris, l'encodeur EC16 récupéré auprès de F5GJG Christian que je remercie encore, et qui coûte un peu plus de 1€ les 2 sur Ebay, un boitier quelconque, environ 3€. Il me restera à trouver un joli bouton, et le montage déjà pleinement opérationnel sera terminé.
73 à tous et bonne bidouille si ça vous tente.

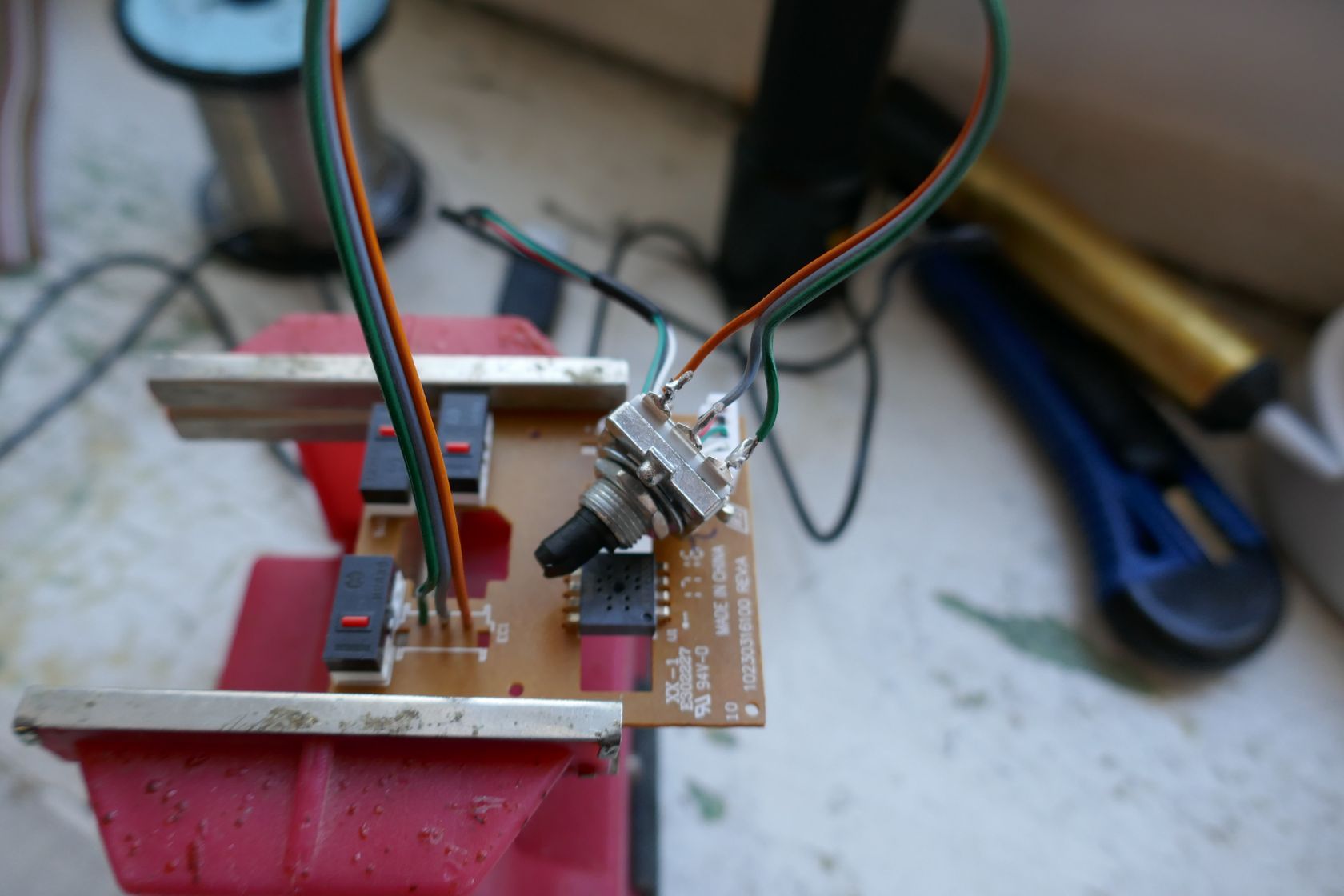

Les photos sont parlantes, et le montage ne pose pas de difficulté particulière:

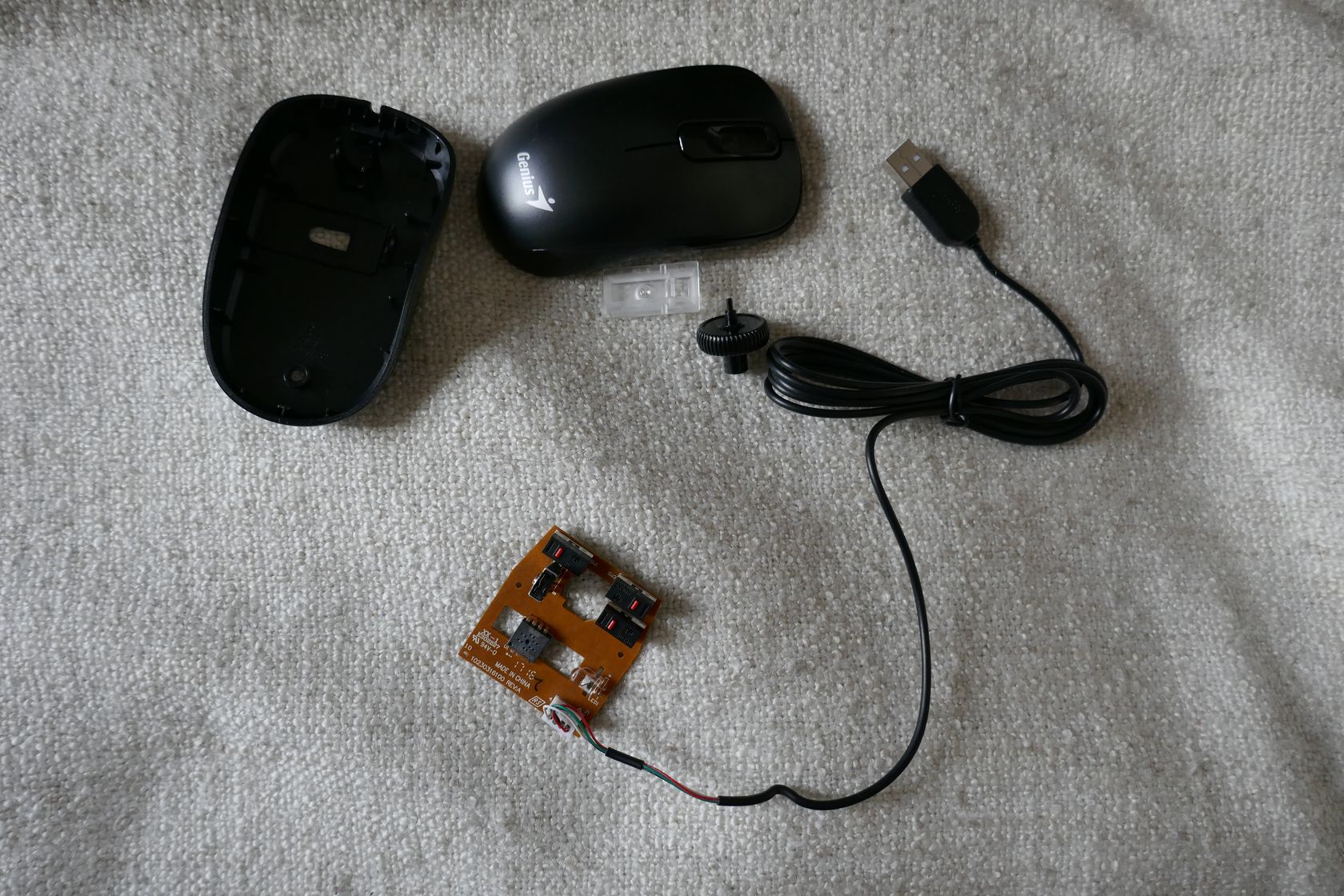

1) Tout d'abord, ouvrir la souris, puis jeter les 2 demi coquilles ainsi que la roulette.

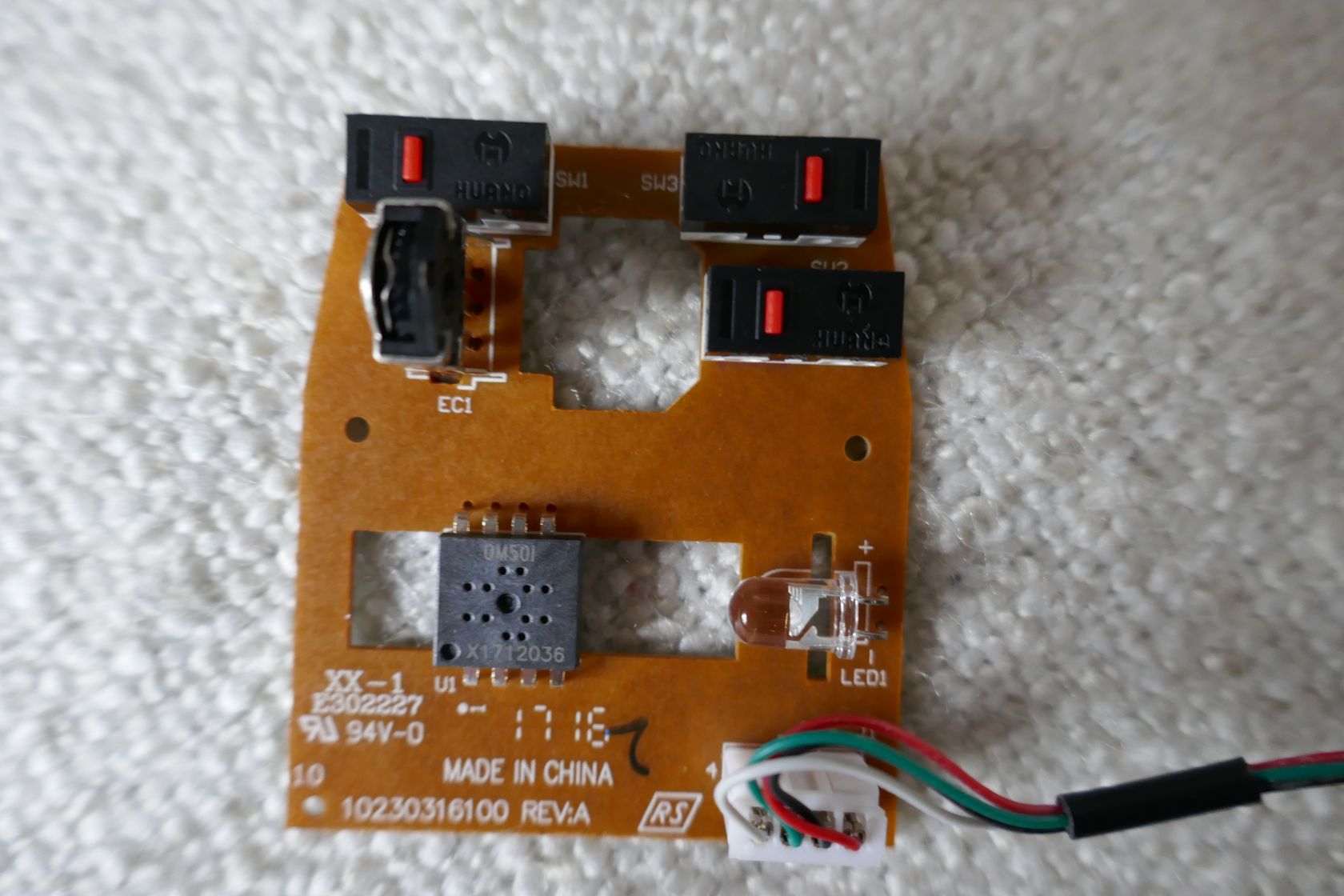

2) voici le circuit imprimé que vous récupérez.

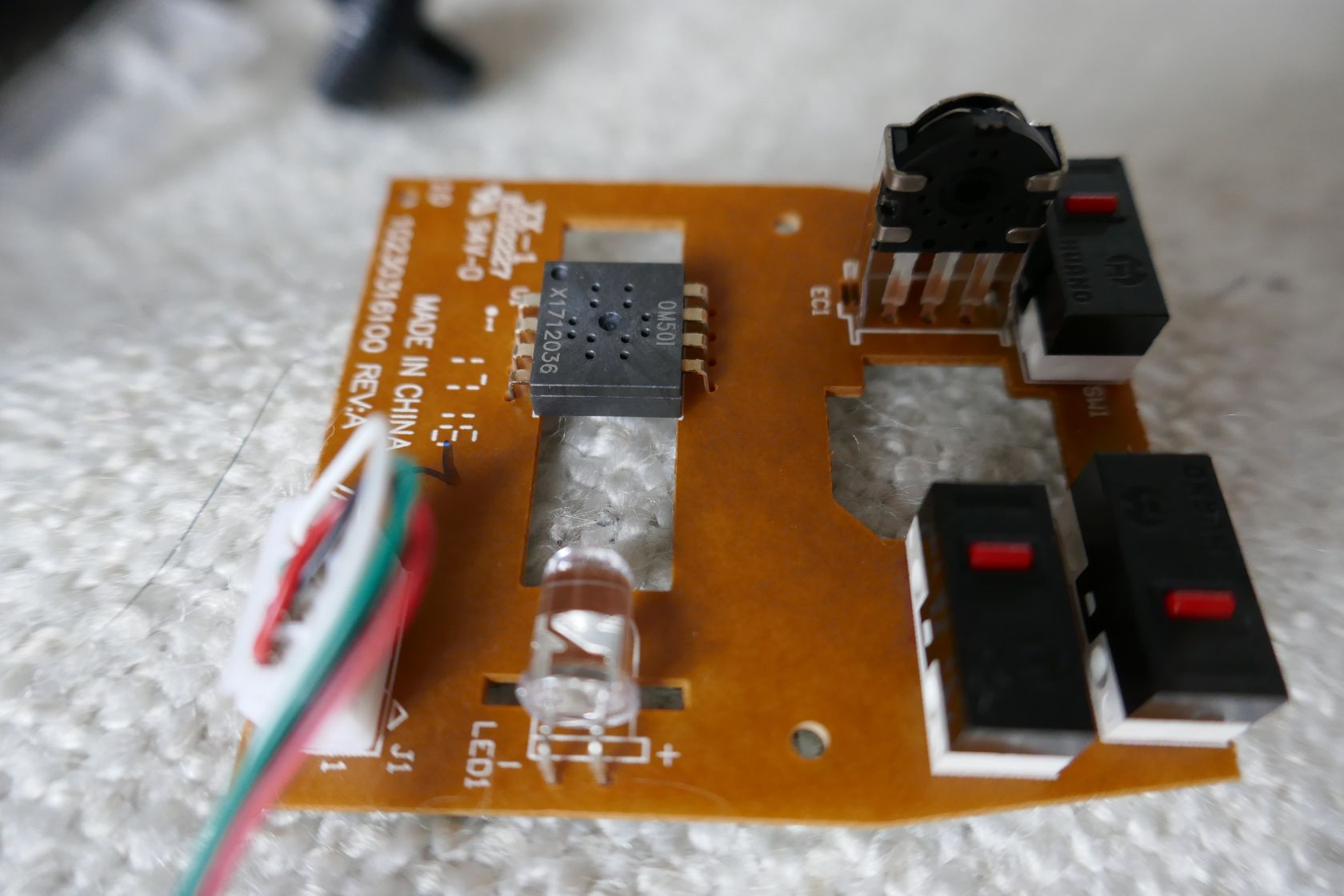

3) identifier l'encodeur que vous allez devoir dessouder. Repéré "EC1" sur ce modèle.

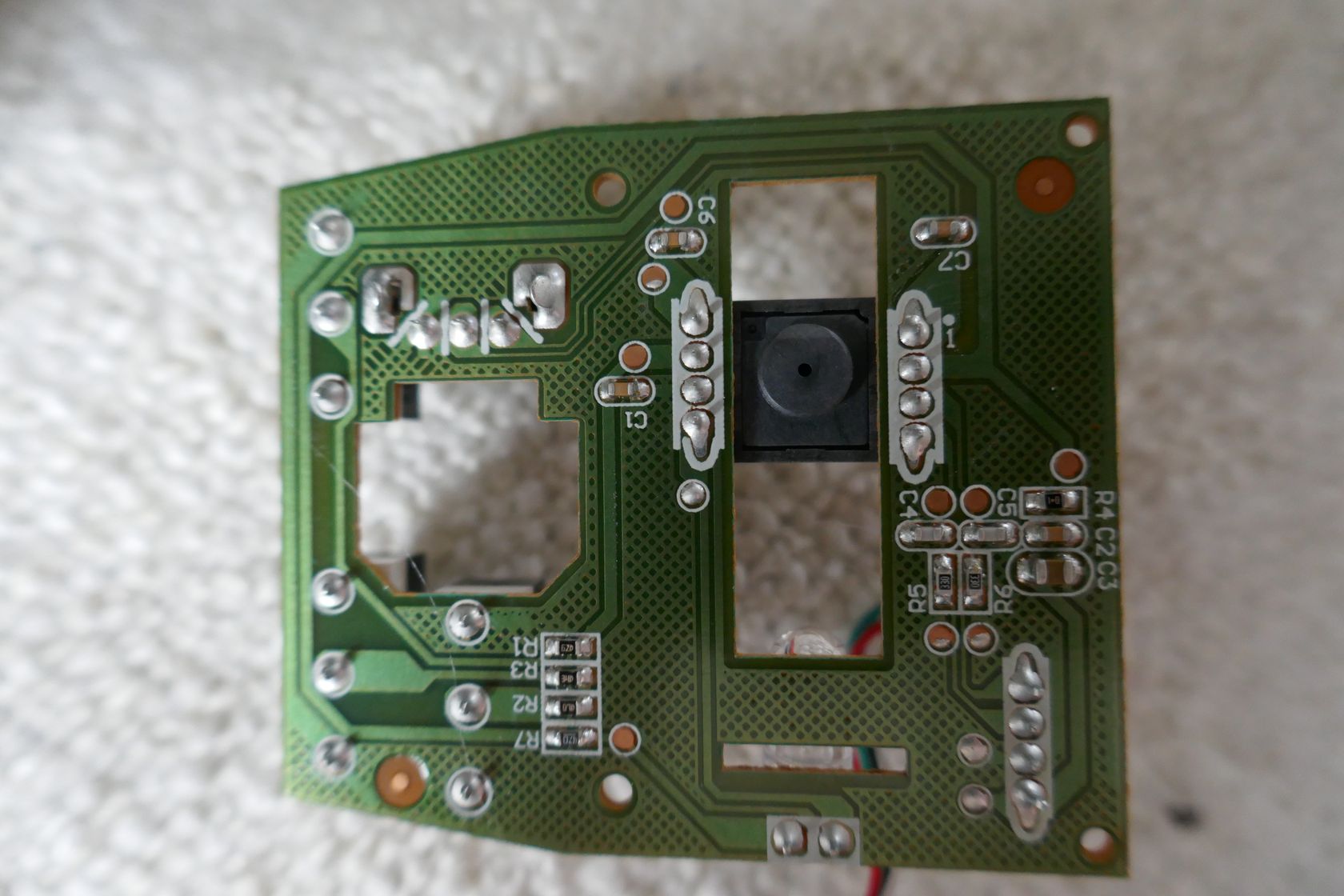

4) Puis par le dessous identifier les pastilles de l'encodeur.

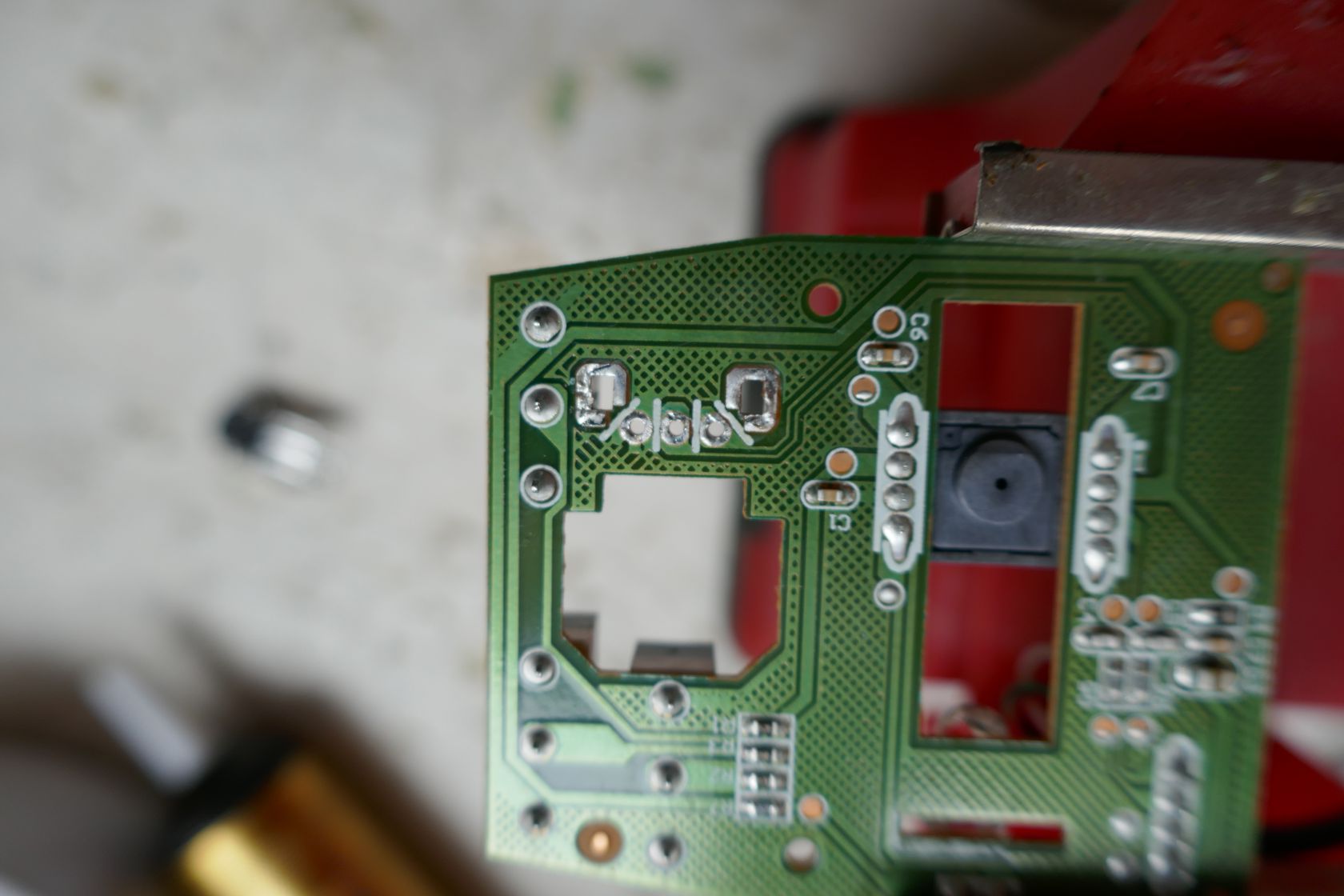

5) l'encodeur est dessoudé.

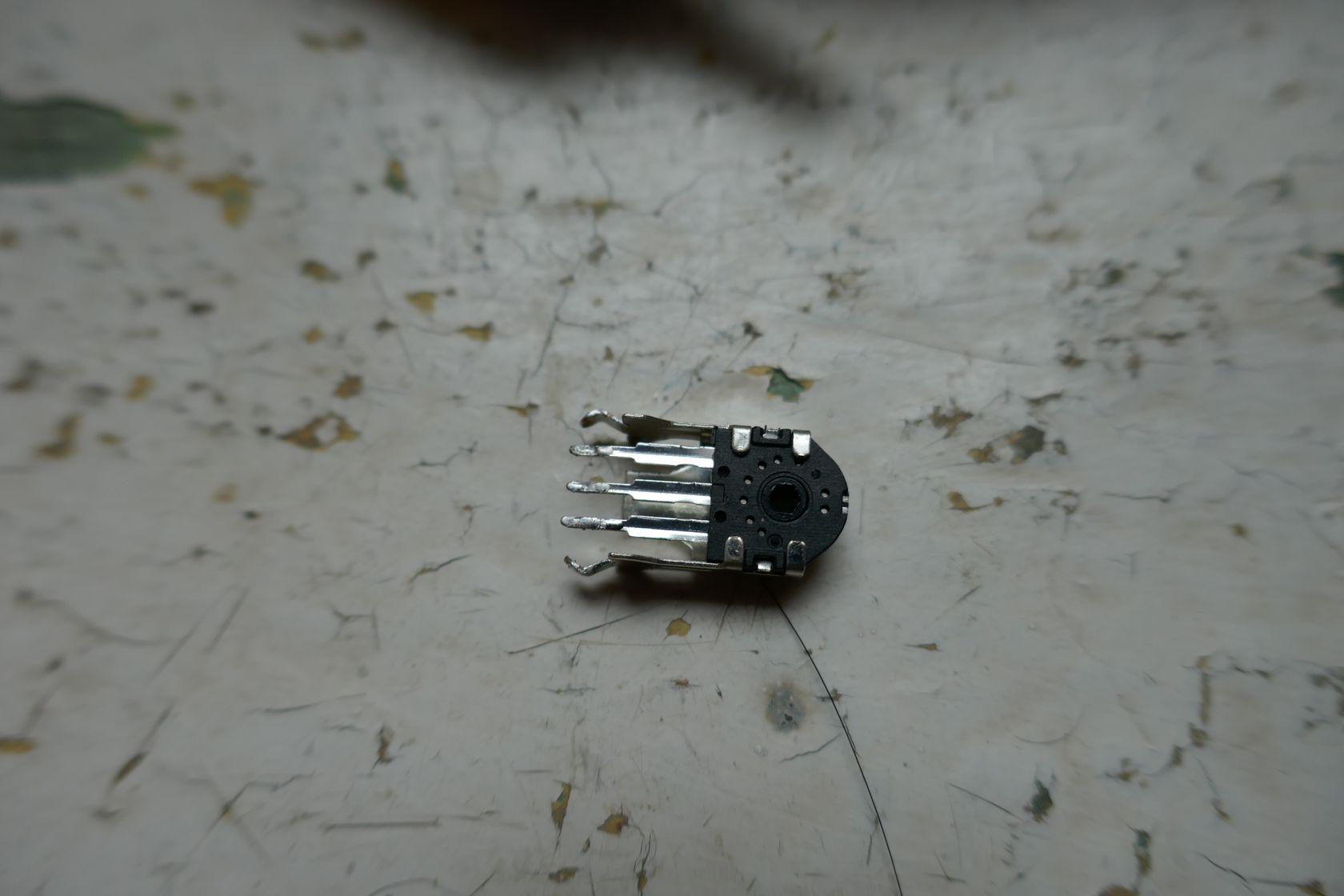

6) l'encodeur que vous allez jeter, ou mettre de côté.
7) Souder en lieu et place le nouvel encodeur EC16.

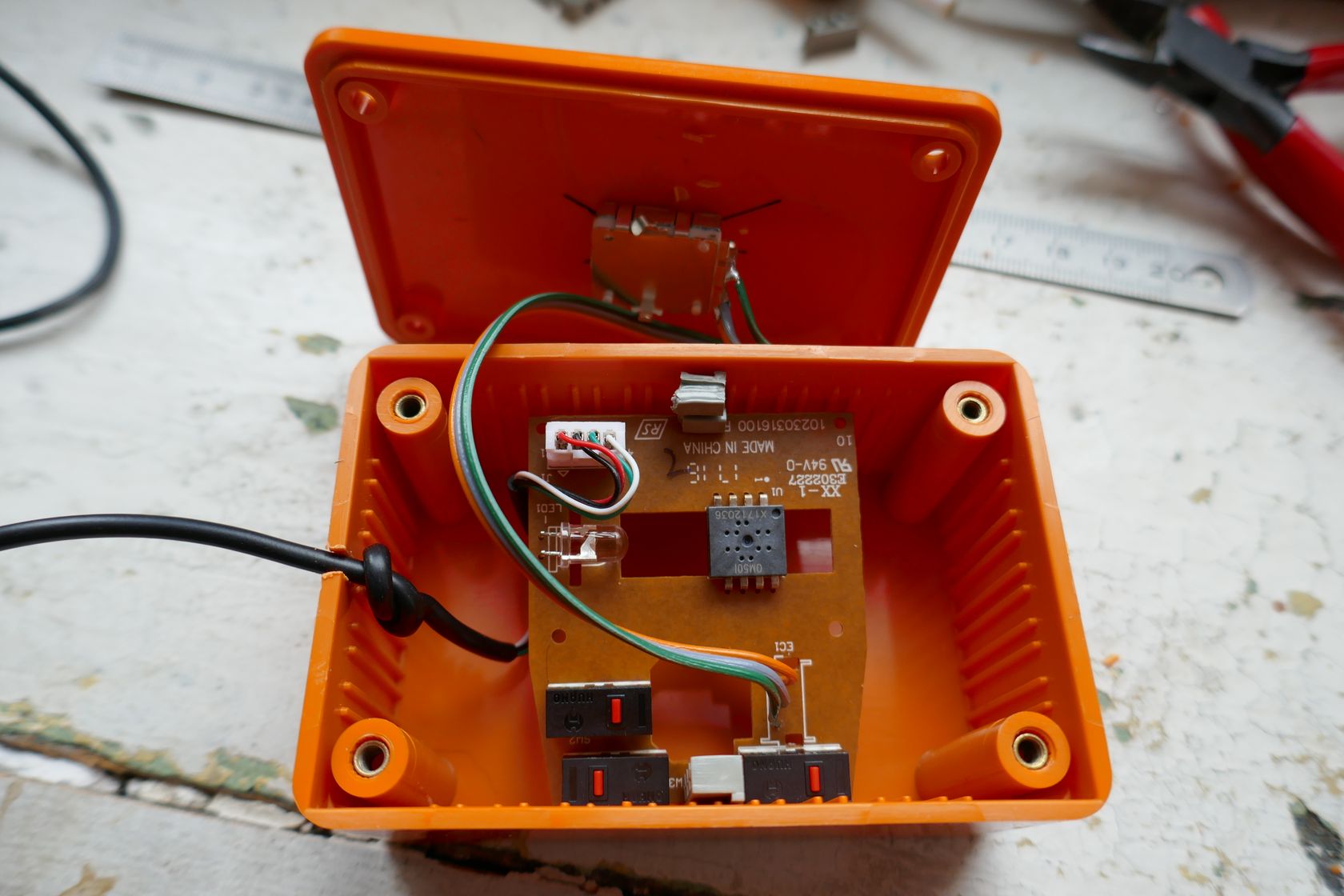

8) Voici le circuit imprimé de la souris, et l'encodeur EC16 installé dans leur nouveau boitier.

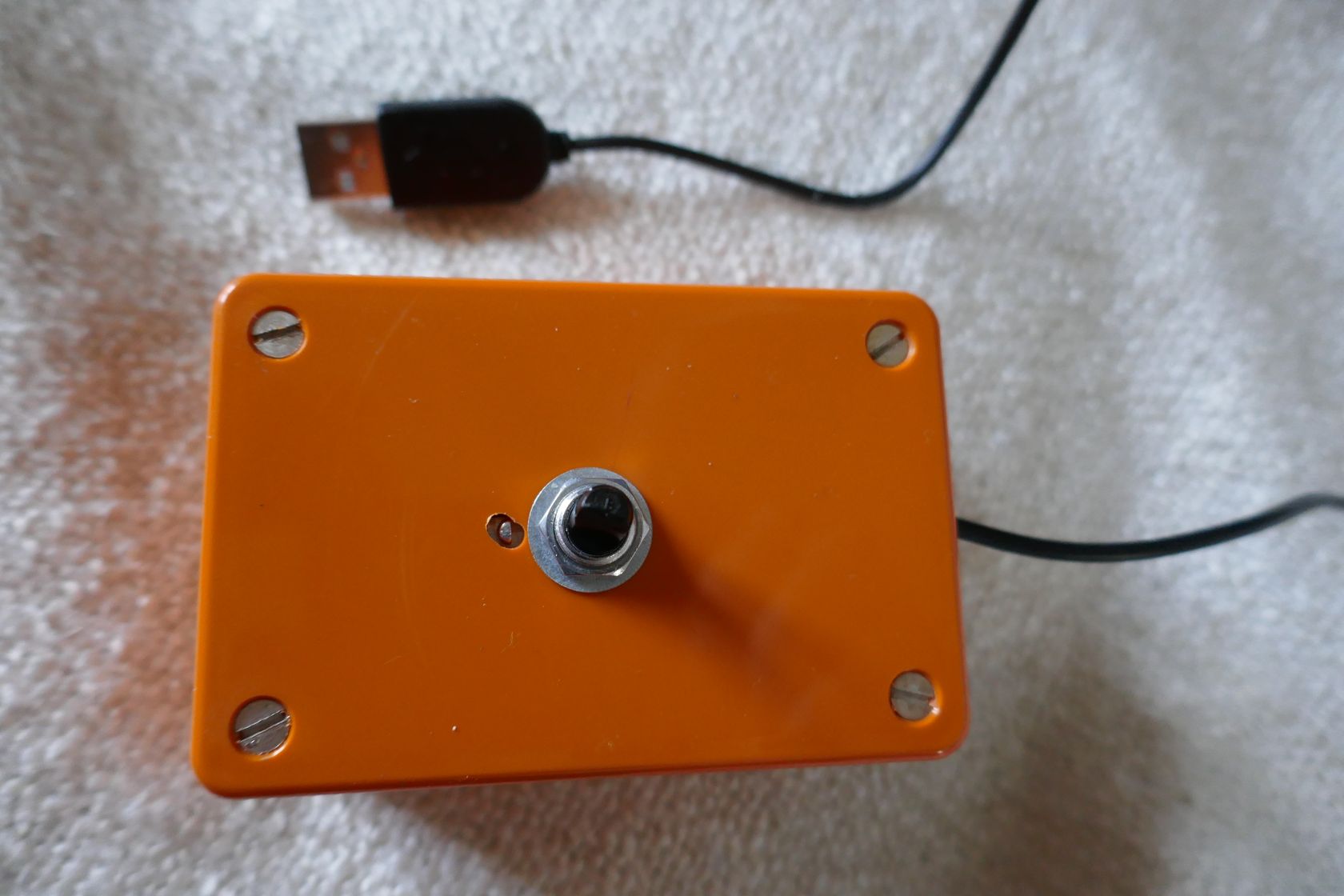

9) Et voila c'est pleinement opérationnel. Il me restera à monter un bouton dès que je l'aurai reçu.

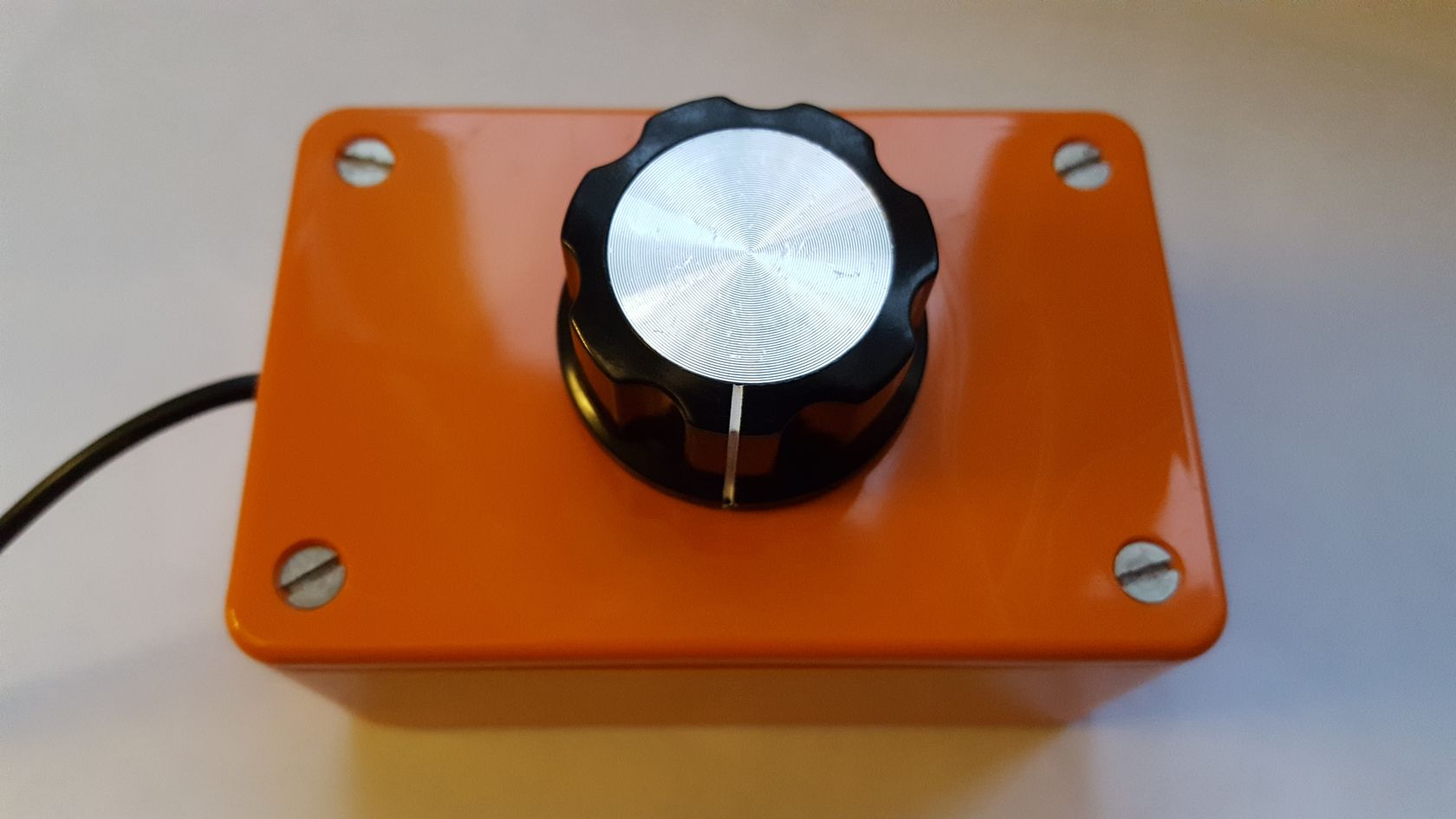

10) Bouton reçu le 27 Novembre 2017 et monté immédiatement ... c'est "Jouli" !!!
Un grand merci à Z33T Mile Kokotov, à l'origine de ce montage.
Voici d'ailleurs la vidéo du contrôleur en fonction:
