Flashez la carte LoRa 32 avec le firmware APRS Tracker, utilisation mobile ou pédestre, ou mettez là à jour.



MENU

1) Flasher la carte pour la première fois avec le firmware APRS Tracker.
2) Faites la mise à jour d’un firmware APRS Tracker existant.


1) Flashez votre carte avec le firmware APRS Tracker (utilisation mobile ou pédestre) :


ATTENTION : Quand vous flashez votre carte, pensez qu’à la fin, le firmware étant en place, elle peut démarrer en émission, visser une charge 50 ohms sur la SMA, ou connectez l’antenne livrée avec.


 Pour flasher la carte avec le firmware Tracker, il faut utiliser le WEB flasher. Avant de flasher la carte, il faut installer un driver qui sert de convertisseur USB-Série entre votre carte et votre PC. Suivant le système d'exploitation, Windows, Mac ou iOS, son nom diffère. Sous Windows 11, il porte le doux nom de CH9102. Regardez sur le site du fabricant de votre carte ESP32, et vous allez le trouver.

A ce propos, je n'ai pas remis toutes les captures d'écran des phases de flashage du firmware Tracker, référez-vous à celles du firmware l’iGate ->

Connectez la carte à votre PC via un cordon USB, pour la mise en place du firmware. Le pilote CH9102 doit être détecté dans Windows. S’il ne l’est pas, installez-le comme expliqué ci-dessus, puis démarrez le WEB flasher dans le navigateur Chrome.
Aussitôt que vous branchez la carte sur le PC, le pilote CH9102 étant correctement installé, il est détecté par Windows, et vous pouvez commencer le flashage. Une fois le flashage terminé, débranchez le cordon USB, il ne vous servira plus, la modification des paramètres se faisant via WiFi. Toutes ces informations sont disponibles sur le Github de Ricardo à cette adresse ->

Le pilote est reconnu, le mot de passe est rentré et la carte LoRa détectée en Wifi, c'est parfait. Maintenant démarrez le WEB Flasher dans le navigateur Chrome ->  , et faites ceci :

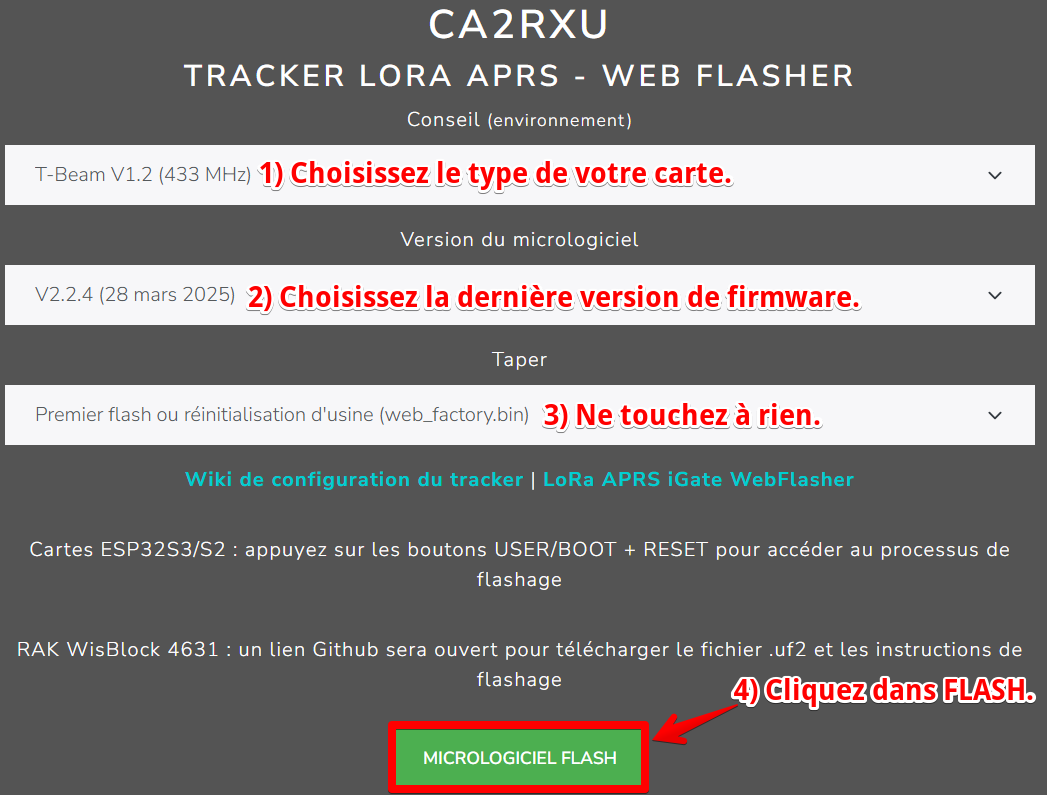

1) Choisissez le type de votre carte.
2) Choisissez la dernière version de firmware.
3) Ne touchez à rien.
4) Cliquez tout en bas dans la case verte « FLASH FIRMWARE ».
5) Choisissez le port série COMx, puis cliquez dans « Connexion ».
6) Sélectionnez le firmware portant l’extension JSON.
7) Cochez la case « Effacer l’appareil », puis faites suivant.
8) Vous êtes prévenus que toutes vos données seront effacées sur la carte, confirmez en cliquant sur « Installer ».
9) Après environ 2 minutes, le firmware est en place. Au moment que la carte démarre avec le nouveau firmware, vous pouvez fermer le navigateur Chrome.

10) Débranchez, la carte de votre PC, mettez en place l’antenne définitive, puis placez au dos de la carte un accumulateur 18650. Le système est prêt vous pouvez l’allumer. Sur la carte T-Beam, un appui de 2 secondes environ sur le bouton PWR suffit à la mettre en marche, pour l’éteindre, un appui d’environ 5 secondes.

11) Il vous reste à configurer les paramètres de la carte en y rentrant votre call, le SSID 9 pour du mobile ou 7 pour du pédestre, et les autres paramètres à votre convenance. Pour ce faire, démarrer le navigateur Chrome en entrant l'adresse IP de la carte T-Beam dans l'URL du navigateur, soit 192.168.4.1. Si le WiFi de votre PC est activé et le mot de passe "1234567890" mémorisé, aussitôt que vous saisissez l'adresse IP et que vous validez par ENTER, c'est instantané le WEB-Configurateur démarre et vous pouvez commencer à modifier les paramètres du firmware Tracker. Une fois les paramètres configurés, n'oubliez pas de cliquer sur la touche verte SAVE. Quand la carte redémarre avec les nouveaux paramètres, elle est opérationnelle. Vous pouvez fermer votre navigateur Chrome c'est terminé. Si vous ne trouvez pas le WiFi de la carte sur votre PC, lire attentivement les lignes suivantes.

Avant toute chose, et si votre WIFI n’est pas activé sur votre PC, activez-le. Dans Windows 11, allez dans « Paramètres » puis dans « Réseau et Internet » puis assurez-vous dans la partie de droite que le WIFI soit activé. Vous devez voir le WIFI de la carte LoRa ESP32 qui se nomme LoRaTRacker-AP. Si vous ne le voyez pas, faites une recherche wifi en cliquant dans « Ajouter un réseau ». Puis servez-vous du mot de passe WIFI donné par Ricardo qui est « 1234567890 », c’est le mot de passe WIFI qui va vous permettre d’accéder à la carte. Une fois mémorisé dans Windows11, il suffira juste de cliquer dans CONNECTER pour accéder au WEB-UI.

12) J’attire votre attention sur cette différence entre les deux firmwares. Avec le firmware iGate vous avez accès en permanence aux paramètres, il suffit de se connecter à son adresse IP via le WiFi. Le firmware Tracker est différent, et c’est normal, pour préserver la batterie, aussitôt que vous avez rentré, par exemple, votre CALL F1xxx-7 puis cliquez sur SAVE pour sauvegarder, la carte redémarre avec votre call, mais le WiFi a disparu.
13) Pour réactiver le WiFi, Ricardo dit qu’il faut faire 3 clics rapides sur le bouton USER. Suivant les cartes, la sérigraphie est différente, sur la T-Beam, le bouton USER c’est le bouton IO38.
Si vous avez besoin du WiFi à nouveau pour modifier les paramètres, faites la séquence suivante tout en regardant l’écran OLED : 3 appuis rapides fait apparaitre le menu avec le curseur sur la première ligne, 1 appui court fait descendre à la ligne « Config. WiFi AP », 1 appui long valide l’action. Votre WiFi démarre, d’ailleurs l’adresse IP s’affiche de nouveau sur l’écran OLED.
En bas de l’écran un rappel des fonctions des touches est noté : 1P = DOWN (1P pour 1PRESS = 1 appui = vers le bas) / 2P = BACK (2 appuis pour revenir en arrière) / LP = GO (LONG PRESS = 1 appui long valide l’action).

Si vous faites 2 appuis rapides sur IO38, vous accédez à un menu qui permet de configurer d’autres options.

2) Faites la mise à jour d’un firmware APRS Tracker existant.


Lors des mises à jour, vous pouvez être amené à changer le firmware. Je vous explique ci-dessous comment vous y prendre sans perdre votre configuration.

1) Avant de flasher votre carte avec un nouveau firmware, il faut réaliser une sauvegarde de vos paramètres grâce au WEB-UI.

Qu'est-ce que "Web UI" : UI pour User Interface est une interface utilisateur accessible via un navigateur web. Elle permet aux utilisateurs d'interagir avec une application pour la paramétrer. Les Web UIs sont conçus pour être intuitives et faciles à utiliser.

Dans un premier temps, réactivez le WiFi de la carte, lire à ce sujet le paragraphe 13 ci-dessus. Toujours depuis le WEB UI, Ricardo ayant tout prévu, cliquez-en haut dans le bandeau de menu, sur BACKUP, puis sélectionnez DOWNLOAD, choisissez un emplacement sur votre disque dur pour sauvegarder le fichier de paramètres nommé "TrackerConfigurationBackup.json". Vous vous doutez, c'est ce fichier JSON qui contient vos paramètres que vous allez devoir restaurer dans la carte ESP32 une fois le changement de firmware effectué. Souvenez-vous bien de l'endroit où vous le sauvegardez.

2) Maintenant que la sauvegarde de vos paramètres est faite, IMPORTANT, connectez à la carte ESP32 l'antenne qui était livrée avec, ou une charge 50 ohms le temps de changer le firmware, car aussitôt que vous connectez la carte sur le PC, celle-ci étant alimentée par le PC elle part en émission.

3) Démarrez maintenant le WEB FLASHER Tracker . Dans la première ligne BOARD, sélectionnez votre carte, exemple (c'est mon cas) "T-Beam V 1.2 (433MHz)", dans la seconde ligne FIRMWARE VERSION, sélectionnez la plus récente, V2.3 (20 March 2025), ne touchez à rien sur la dernière ligne. Cliquez maintenant en bas dans la touche verte FLASH FIRMWARE. Un popup s'ouvre, sélectionnez le port COM du driver correspondant à votre carte ESP32, puis cliquez-en bas dans la touche CONNEXION. Si le port COM n'apparait pas comme dans l'image ci-dessous, reportez-vous au début de ce paragraphe, et installez le driver CH9102. Aussitôt que vous cliquez sur la touche CONNEXION, un autre popup s'ouvre, cliquez dans "Install ttgo-t-beam-v1_2 factory.json". Le popup suivant prévient qu'il va effacer vos paramètres et installer le nouveau firmware. Cochez la case ERASE DEVICE, et cliquez sur NEXT. Le popup final vous prévient que vous allez changer le firmware et tout écraser en installant la version 2.3. Confirmez l'action en cliquant dans INSTALL. A partir de cet instant, ne touchez plus à rien, ne débranchez rien, un popup de progression en pourcentage s'affiche, laissez faire jusqu'au bout. La mise à jour dure de 2 à 3 minutes, puis un popup vous indiquant que tout s’est bien passé va apparaitre avec le message "Installation Complete".  A partir de ce moment, cliquez sur NEXT, votre carte redémarre avec la nouvelle version sans vos paramètres. Sur l'afficheur de la carte, WEB-CONF et l’adresse IP WiFi apparait, vous devez maintenant recharger le fichier JSON contenant vos paramètres personnels.

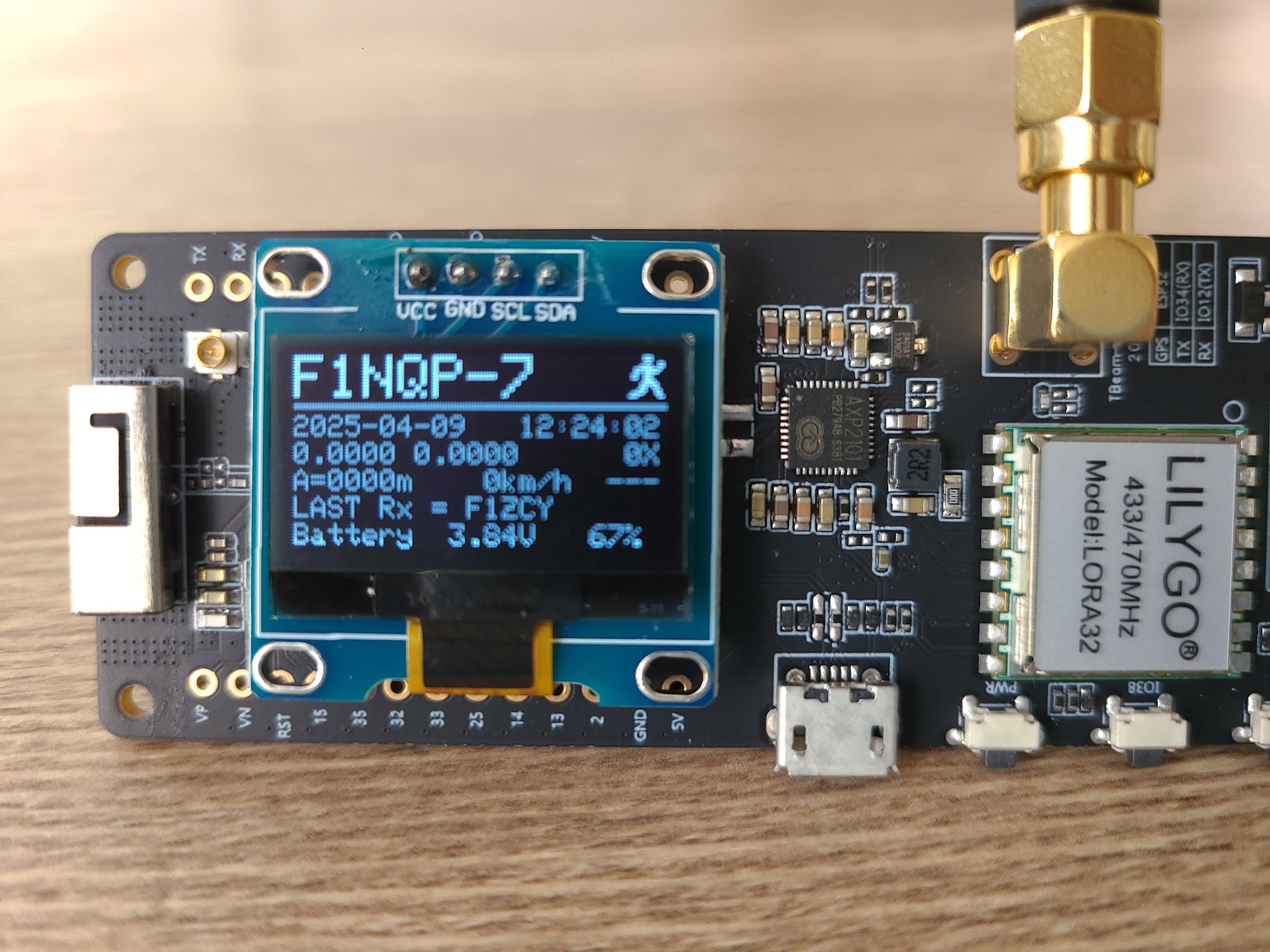

4) Maintenant que le nouveau firmware est présent dans votre carte ESP32, il faut recharger les paramètres sauvegardés précédemment sur votre disque dur. Comme vous pouvez le lire sur l’écran Oled de la carte, l'adresse IP est 192.168.4.1. Saisissez l'adresse IP 192.168.4.1 dans l'URL de votre navigateur Chrome, puis ENTER pour accéder au WEB UI. Le WEB UI apparait avec le contenu des paramètres par défaut du nouveau firmware. Dans le menu du haut, cliquez dans BACKUP, puis choisissez RESTORE. Un popup s'ouvre et attend un fichier JSON. Rappelez-vous tout à l'heure où vous avez sauvegardé le fichier, puis allez chercher sur votre disque dur ce fichier de paramètres portant l'extension JSON, sélectionnez-le puis cliquez dans OUVRIR en bas et à droite. Cliquez maintenant sur la touche verte SAVE en haut et à droite du bandeau menu, un popup vous indique de patienter. Quand la carte redémarre avec vos paramètres radio, fermez le navigateur Chrome. Vérifiez sur l'écran oled votre call et son SSID est bien là, par contre le WiFi a disparu. J’explique comment réactiver le WiFi au paragraphe 13 ci-dessus. C'est terminé votre carte est à jour, et vous avez récupéré vos paramètres. Vous pouvez la connecter sur l'antenne extérieure et sur sa source d'alimentation. Pour vérifier si la version est bien en place, allez sur APRS.FI, cliquez sur votre station, un popup s'ouvre avec entre autres le numéro de version installée. Autre vérification possible, dans le WEB UI, allez tout en bas et la version installée est indiquée.



73 de F1NQP
