Comment régler l’ALC pour obtenir un signal propre en FT8, sans splatter.


Déjà, à quoi sert l’ALC : ALC signifie Automatic Level Control (Contrôle Automatique de Niveau).

Le réglage de l'ALC en FT8, et en mode numérique en général, est crucial et très différent de celui utilisé en phonie (SSB).

En FT8, vous n'envoyez pas de la voix, mais un signal numérique très structuré, constant et à l'amplitude fixe. L'objectif n'est pas de faire varier la puissance pour porter loin, mais d'émettre un signal parfaitement propre, sans distorsion, pour que le décodeur de la station distante puisse parfaitement le décrypter.
Un signal distordu, à cause d'un ALC trop poussé, génère des bandes latérales parasites qui vont, brouiller les fréquences voisines, votre signal "s'étale" sur plusieurs tonalités, et cela va le rendre plus difficile à décoder par vos potentiels correspondants, réduisant ainsi votre portée effective.

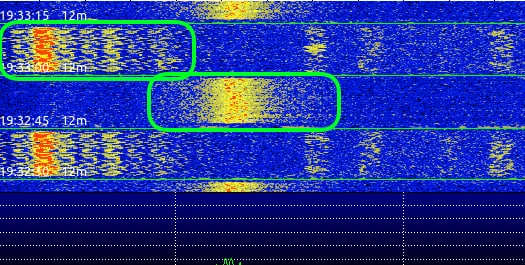

Voici le résultat d’un ALC trop poussé, vous êtes reçu sur plusieurs tonalités :





Le rôle principal de l'ALC est de protéger l'étage final d'amplification de l'émetteur contre la surcharge et la distorsion en régulant automatiquement le niveau du signal d'entrée.

En résumé : En FT8, le signal est très étroit, 50 Hz, mais si le niveau audio est trop élevé, il provoque une saturation du transceiver, déclenche l’ALC, et génère des splatters (des débordements de signal sur les fréquences voisines). Cela pollue la bande et gêne les autres opérateurs qui reçoivent votre émission plusieurs fois.

Pour éviter ceci :

Réglage optimal dans Windows :

1. Réglage du Volume dans Windows : Mettre le volume de sortie audio Windows à 100% pour garantir une dynamique stable. Pour ce faire, faites un clic droit dans l’icône en forme de haut-parleur se situant dans la barre des tâches en bas, puis cliquez dans « Ouvrir le mélangeur de volume ». Dans le popup Windows qui s’ouvre, mettez le curseur volume à 100%, fermez le popup c’est terminé. Autre possibilité pour ceux qui possèdent un clavier multimédia, mettez le volume à fond depuis votre clavier. Bien souvent en maintenant enfoncé la touche FN (fonction) + une touche représentant un haut-parleur et le signe +. Ne pas le modifier ensuite, le volume Windows reste à 100%.




Pour Windows, c'est fait, maintenant le réglage d’ALC se fait depuis votre logiciel FT8.


Réglage optimal dans WSJT-X et JTDX :

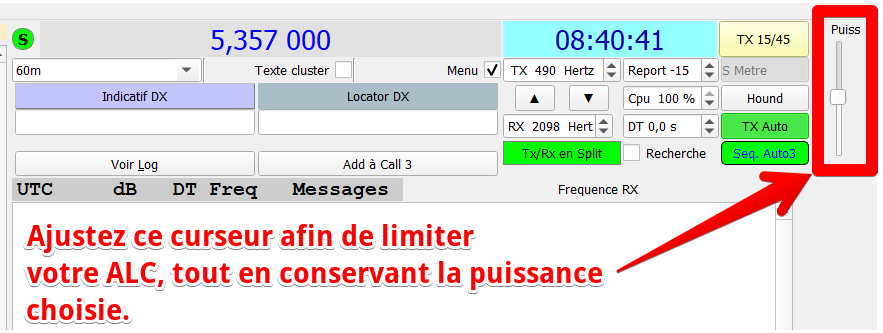

2. Réglage dans le logiciel WSJT-X ou JTDX : ajustez le curseur "PWR" en haut à droite pour régler le niveau audio envoyé au TX.  L’objectif est d’obtenir zéro ALC ou un ALC à peine actif sur le transceiver. Exemple pour les ICOM IC-7300, vous souhaitez 50 watts, réglez RF POWER à 50% sur votre TX, appuyez sur MENU et activez METER pour afficher le bargraphe ALC. Dans le logiciel, cliquez sur TUNE et vérifiez le bargraphe ALC du TX, il doit être à zéro. S’il affiche quelques barres, descendez le curseur PWR jusqu’à obtenir zéro ALC.



C’est très facile d’identifier un OM qui appelle et qui a son ALC trop poussé. Dans la fenêtre de gauche, activité de la bande, pendant le cycle de 15 secondes (en FT8), si vous recevez un OM sur 2 ou voir 3 tonalités, c’est que son ALC est mal réglé.

Prenez cette habitude : Sur les transceivers ICOM, IC-7300, IC-7610, IC-9700, rien de plus simple, activez METER dans le menu, ainsi, vous surveillerez en permanence le niveau d’ALC pendant votre émission. Vous ne verrez plus le SCOPE, mais le plus important est d’afficher le bargraphe ALC quand vous faites du FT8.

Le bargraphe ALC est également disponible sur les KENWOOD TS-890 et TS-990, et très certainement sur les TX YAESU.

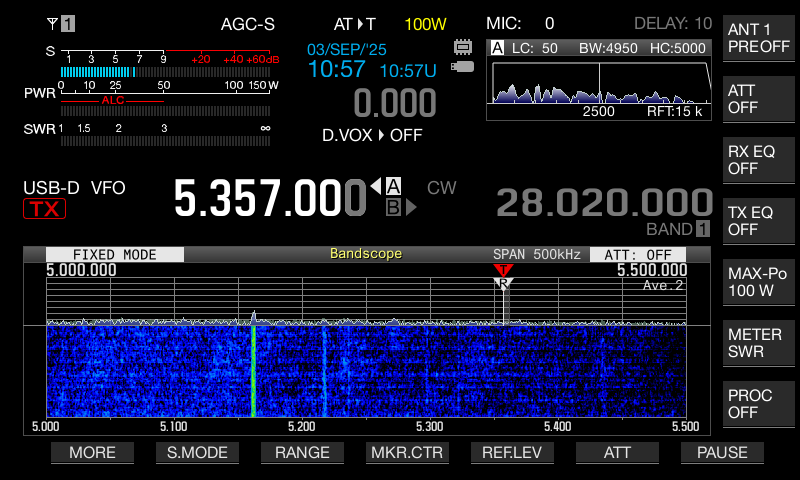

Bargraphe ALC sur Kenwood TS-890S :

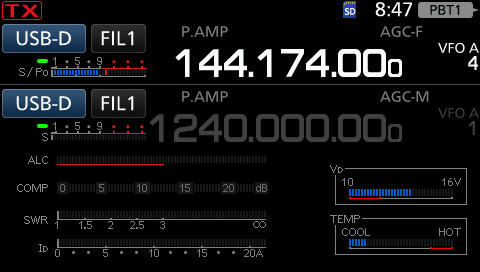

Bargraphe ALC sur Icom IC-9700 :

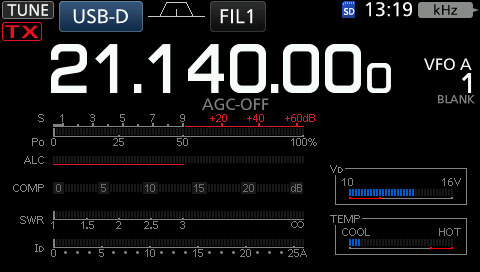

Bargraphe ALC sur Icom IC-7300 :

73 de F1NQP
