Info du 13 Mai 2010:
Le MiniVna est abandonné au profit du MiniVnaPro.
Visitez le site MiniRadioSolutions.



MiniVNA: Analyseur Vectoriel de réseaux HF/VHF piloté par PC.

Le MiniVNA est un petit analyseur d'antenne fonctionnant de 0.1 à 180 MHz. Il est raccordé à un ordinateur avec un cable USB, l'alimentation se fait par l'USB. Une option interne pour interface série (RS-)232 sera aussi disponible.

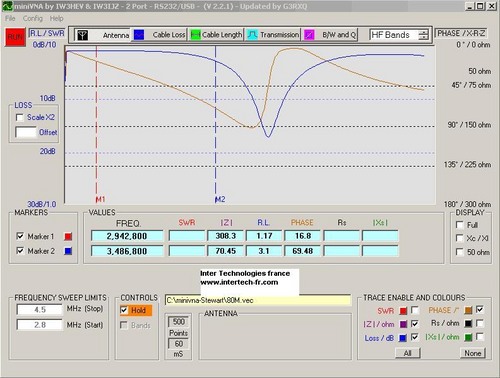

Le miniVNA vous permet d'analyser rapidement n'importe quelle antenne dans une gamme de fréquence définie par l'utilisateur entre 0.1 et 180 MHz. Vous voyez d'un coup d'oeil où l'antenne résonne, le ROS, et la perte en retour. La fréquence pour le ROS minimal est automatiquement indiquée et affichée.
Deux marqueurs peuvent être librement positionnés dans la gamme de fréquence choisie et servent à mesurer l'impédance (Z), la résistance (R) la phase (ω) et d'autres valeurs entre ces points.

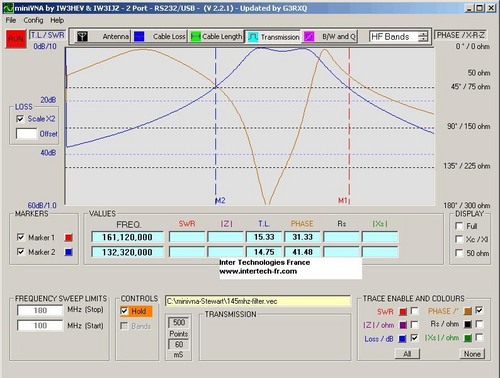

D'autres fonctions du miniVNA permettent de mesurer les pertes dans les câbles, les longueurs de câble, l'émission, bande passante et qualité des filtres etc.
Avec sa très petite taille, sa faible consommation et son logiciel d'interface facile à utiliser le miniVNA offre un appareil parfait pour les mesures HF/VHF amateur ou professionelles, aussi bien dans la station ou à l'extérieur.

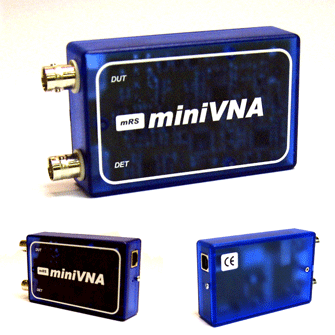

Taille 90 x 85 x 25mm,Connecteurs BNC.
Il est possible d'utiliser le miniVNA avec un adaptateur Bluetooth. L'interface interne RS-232 est alors utilisée (selection par interrupteur à glissière).
L'adaptateur Bluetooth et le miniVNA doivent alors être alimentés en externe séparément (batterie). L'ordinateur doit avoir une interface Bluetooth. Ceci permet des mesures à distance, par exemple directement à la base de l'antenne.
Découvrez les tests de cet appareil dans Ondes Magazine n° 302 de Mai 2008.

Caractéristiques techniques :

Couverture en fréquence 0.1 à 180 MHz.
Générateur DDS sortie 0 dB.
2 ports BNC permettent des mesures à l'émission comme les filtres ou trappes.
Compatibilité USB1.1 et USB2.
Connecteur RS-232 optionnel pour Pocket PC ou affichage déporté.
Balayage rapide (0.6 sec pour 500 points ) typique.
Utilisation d'un coupleur directionnel industriel.
Grande gamme dynamique de réflexion 40 dB à 35 dB (TOS 1.06:1 ou meilleur.
Grande gamme dynamique de transmission 50-55 dB.
Mesure ROS, RL, Rs, Z +/-jx, Phase, longueur de cable, R/L/C.
Trouve le ROS minimum automatiquement.

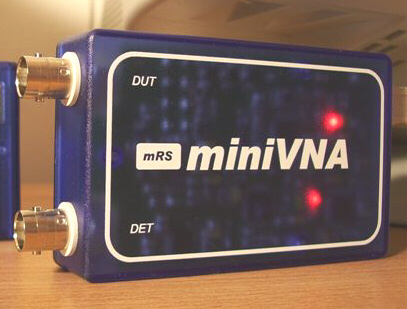

Boîtier transparent avec indicateurs LED pour les paramètres de fonctionnement.
Circuit de programmation interne pour les futures mises à jour.
Fonctionnement possible à partir d'une batterie téléphone de 3.6v (courant 150mA).
Compatibilité logicielle avec les systèmes d'exploitation Windows, Pocket PC et Linux .
Sauvegarde et recharge des mesures précédentes.

Maitrisez la mesure de vos baluns avec MiniVna:



Une liste de discussion en anglais est disponible ici :



Maitrisez la mesure de vos baluns avec MiniVna:


Date de création : 09/12/2007 - 16:31
Dernière modification : 13/05/2010 - 09:58
Catégorie : Technique - Technique Mesure & Programmation.
Page lue 30684 fois


Réactions à cet article

Réaction n°1

par F5QE le 22/05/2009 - 16:11
BONJOUR, bon article qui à déclenché l'achat....

QUESTION qui à déja utilisé la liason blutooh avec ce VNA

( reprise des alims.. ou comment combien . le port série etc...


merci 73 F5QE
